可视激光数控调制驱动器工作原理
[09-14 09:57:54] 来源:http://www.88dzw.com 电路学习 阅读:8191次

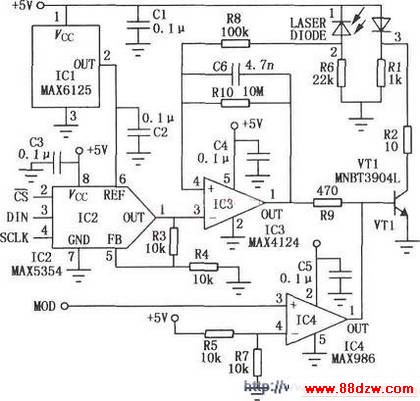

文章摘要:在激光管驱动电路中往往都会附带一个光电二极管,它可产生一个正比于激光束强度(光功率)的电流,但这类光电管的响应大多相对较慢,一般无法跟踪调制激光管的峰值光功率。因此,本驱动电路是通过监测平均光功率来控制激光发生器的。可视激光数控调制驱动器电路如图所示,它包括一个3线串行接口的10位数模转换器(DAC),用于控制一个可见光激光管输出恒定的平均光功率;一条单独的数字输入线(MOD),通过一个具有漏极开路输出的比较器(IC4)和VTl,向激光二极管VD1馈入脉冲,实现数字通信。
可视激光数控调制驱动器工作原理,标签:学习园地,http://www.88dzw.com在激光管驱动电路中往往都会附带一个光电二极管,它可产生一个正比于激光束强度(光功率)的电流,但这类光电管的响应大多相对较慢,一般无法跟踪调制激光管的峰值光功率。因此,本驱动电路是通过监测平均光功率来控制激光发生器的。可视激光数控调制驱动器电路如图所示,它包括一个3线串行接口的10位数模转换器(DAC),用于控制一个可见光激光管输出恒定的平均光功率;一条单独的数字输入线(MOD),通过一个具有漏极开路输出的比较器(IC4)和VTl,向激光二极管VD1馈入脉冲,实现数字通信。
