定电压式扩音机与扬声器的连接
[09-14 09:58:59] 来源:http://www.88dzw.com 电路学习 阅读:8186次
文章摘要:定电压式扩音机在二次侧输出电路中,采用深度负反馈,因此它的输出内阻较小。在扬声器和扩音机的功率、阻抗均匹配时,扩音机的输出电压和失真度变化很小。定电压式扩音机在使用时最大优点是:允许空载,但不允许重载,即负载阻抗不得小于扩音机相应的额定输出阻抗,以免扩音机超载损坏。定电压式扩音机在面板上标明了输出电压和输出功率,按其输出电压可分为低电压和高电压两种。一般小功率扩音机有低电压输出端,以供直接与扬声器连接。但大功率定电压式扩音机,它们都采用高电压输出,一般为120 V或240 V,因其输出电压高,与扬声器连接时就必须加接定电压式输送变压器,将输出电压降低。定电压式输送变压器的输入和输出端都标明电压
定电压式扩音机与扬声器的连接,标签:学习园地,http://www.88dzw.com定电压式扩音机在二次侧输出电路中,采用深度负反馈,因此它的输出内阻较小。在扬声器和扩音机的功率、阻抗均匹配时,扩音机的输出电压和失真度变化很小。
定电压式扩音机在使用时最大优点是:允许空载,但不允许重载,即负载阻抗不得小于扩音机相应的额定输出阻抗,以免扩音机超载损坏。
定电压式扩音机在面板上标明了输出电压和输出功率,按其输出电压可分为低电压和高电压两种。一般小功率扩音机有低电压输出端,以供直接与扬声器连接。但大功率定电压式扩音机,它们都采用高电压输出,一般为120 V或240 V,因其输出电压高,与扬声器连接时就必须加接定电压式输送变压器,将输出电压降低。
定电压式输送变压器的输入和输出端都标明电压和不同的标称功率。
但是对扬声器来说,都是标明阻抗和功率;所以定电压式扩音机的输出端与扬声器在连接时,需要把扬声器的功率与标称阻抗之间的关系换算成额定工作电压,因为扬声器的功率P(W)和阻抗Z(Ω)是已知的,

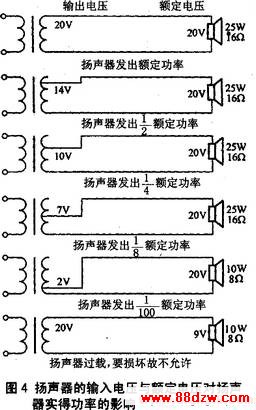

例如:已知25 W/16Ω的扬声器,它的额定工作电压为20 V。在考虑实际配接时,扬声器可根据它的额定工作电压和扩音机(或输送变压器)输出电压相符的原则,去找出扬声器应该接到那个抽头上,以保证扬声器正常工作。只要扬声器承受的工作电压不大于它本身的额定电压,不会损坏。若线间变压器输出电压小,扬声器的实得功率也就小,如图4所示。
定电压输送变压器的一次侧和二次侧常有两个或多个线圈组成,在每个线圈的中间又有多个不同的抽头,使用时可以通过线圈的串联或并联和变换线圈的抽头来获得不同输入和输出电压。定电压输送变压器的一般用法是:先将其一次侧接成与扩音机相符的输入电压,并与其相连,然后根据扬声器所需要的电压选接二次侧。

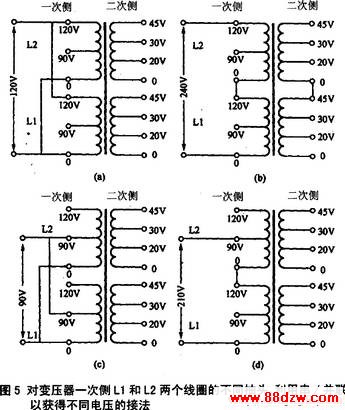

如扩音机输出电压为120 V,可按图5(a)中L1和L2两个线圈的120 V抽头相并联的方法连接,若扩音机输出电压为240 V,则可按图5(b)中L1和L2相串联的方法连接。变压器一次侧还能井联成90 V,如图5(c)所示,或串联成2lO V,如图5(d)所示,或150 V、180 V等不同输入电压。

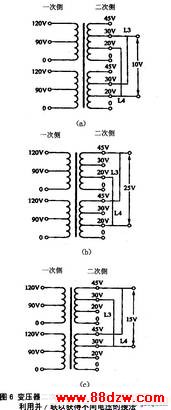

对于变压器的二次侧也可用并联方法接成20 V、30 V和45 V,在特殊的情况下,还可从20~30 V,20~45 V或30~45 V端子上获得10 V、15 V或25 V三种输出电压,如图6所示。
