　　 二极管组件由2只或2只以上的二极管组合而成，主要是为了缩小体积和便于安装。
　　 常用的二极管组件有整流桥堆、高压硅堆及二极管排等。
　　 （一）整流桥堆
　　 整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

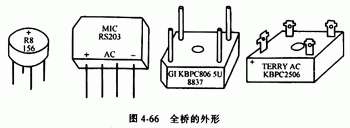

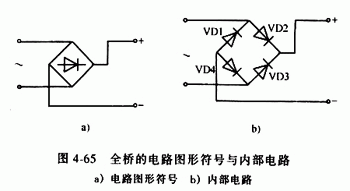

　　 1．全桥 全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图4-65是其电路图形符号与内部电路，图4-66是其外形。

　

　　 全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
　　 常用的国产全桥有QL系列，进口全桥有RB系列、RS系列等。

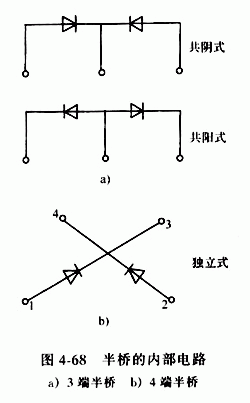

　　 2．半桥 半桥是由两只整流二极管封装在一起构成的，它有4端和3端之分，如图4-67所示。4端半桥内部的两只二极管各自独立，而3端半桥内部的两只整流二极管的负极与负极相连或正极与正极相连，如图4-68所示。
　　　　　
　　 用1只半桥可以组成全波整流电路，用2只半桥可组成桥式全波整流电路。
　　 常用的半桥有1/2QL系列。
　　 （二）高压硅堆
　　 高压硅堆是由多只硅整流二极管串联组成的耐高压整流器件（其最高反向电压在几千至几万伏之间），主要用于电子仪器及黑白电视机中。图4-69是高压硅堆的外形。


　　 常用的高压硅堆有2DGL、2CGL等系列。
　　 （三）二极管排
　　 二极管排是将2只或2只以上的二极管封装在一起组成的，其内电路有共阴（将各只二极管的负极接在一起）型、共阳（将各只二极管的正极接在一起）型、串接型和独立脚点型等多种连接形式。

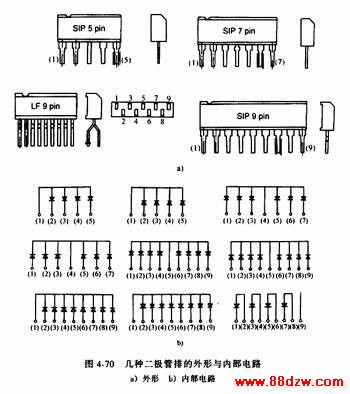

　　 图4-70是几种二极管排的外形与内部电路。

  　 常用的3端二极管排（内含两只二极管）有DAN209、DAN201、DAN215、DAN208、DAP208、DA203、DA210S、DA216、DA218S等型号。5端二极管排（内含4只二极管）有DAN401、DAP401等型号。7端二极管排（内含6只二极管）有DAN601、DAP601等型号。9端二极管排（内含8只二极管）有DAN801、DAN803、DAP801、DAP803等型号。
