电容式台扇的调速

文章摘要： 风扇的调速一般采用降低绕组电压从而减弱磁场强度来实现调速任务的，目前通常采用的方法有两种，一种是串入电抗器降压法如图TS-1;另一种是通过改变绕组每伏匝数来调诉，其中抽头法用得较广泛，抽头法的原理是通过变换各抽头的位置来改变绕组每伏匝数，也即改变副绕组匝树使之减弱定子的磁场强度以达到调速的目的。 抽头法调速有三种绕组方法：1、主绕组。2、中间绕组。3、辅助绕组。中间绕组起调速的作用，这三种绕组方法可分别接成L型和T型。其中L型又分为L1型和L2型两种方式，如图TS-2所示。L1型适用于额定电压为110伏的电容运转式或罩极电动机调速用。因为这些电动机的中间绕组和主绕组在空间上是同相

电容式台扇的调速,标签：学习园地,http://www.88dzw.com

    风扇的调速一般采用降低绕组电压从而减弱磁场强度来实现调速任务的，目前通常采用的方法有两种，一种是串入电抗器降压法如图TS-1;另一种是通过改变绕组每伏匝数来调诉，其中抽头法用得较广泛，抽头法的原理是通过变换各抽头的位置来改变绕组每伏匝数，也即改变副绕组匝树使之减弱定子的磁场强度以达到调速的目的。

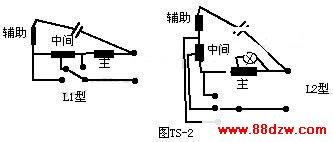

    抽头法调速有三种绕组方法：1、主绕组。2、中间绕组。3、辅助绕组。中间绕组起调速的作用，这三种绕组方法可分别接成L型和T型。其中L型又分为L1型和L2型两种方式，如图TS-2所示。L1型适用于额定电压为110伏的电容运转式或罩极电动机调速用。因为这些电动机的中间绕组和主绕组在空间上是同相位的，所以两绕组分布在同一槽内，中间绕组在主绕组的上面。

    L2型适用于额定电压为220伏的电容运转式电机调速。其中间绕组和副绕组在空间上是同相位的，所以两绕组分布在同一槽内，中间绕组在副绕组上面。

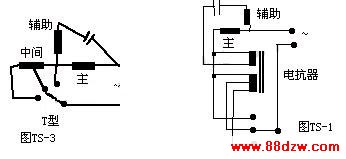

    T型抽头法是用于额定电压为220伏的电容运转式或罩极式电动机调速，中间绕组按在主副绕组之后，但中间绕组的相位与主绕组相同，两个绕组都分布在同一槽内，中间绕组在主绕组之上。如图TS-3所示。
