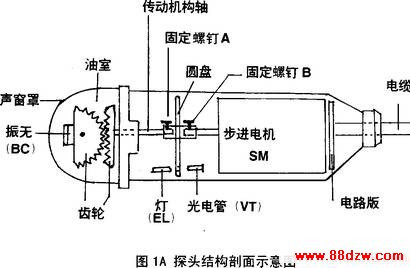

神目YD-200型B超仪探头结构与电路原理,标签:学习园地,http://www.88dzw.com探头主要由振元(BC)、步进电机(SM)、位置传感器等部件组成。见图1A为探头结构剖面示意图。

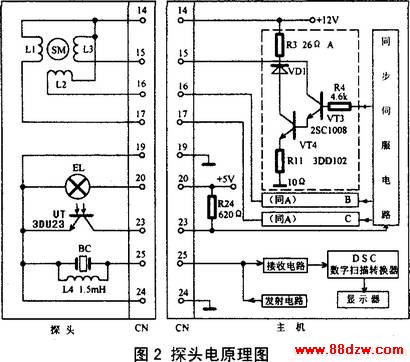

图2为探头电路原理图。为便于理解,图2 CN右侧绘出探头与主机相关的电路。由于厂家不提供电路图,本文附图均按实物测绘,供参考应用。
振元(又称压电振子、压电换能器)装置在探头前部的油室内。振元是一种能实现电一声相互转换的换能器件。振元将高频电脉冲转换超声波向人体发射,并接收由体内不同组织界面反射的超声回波,将其转换为电脉冲。经电路处理后,就可将组织结构图像显示在屏幕上。 振元两端并联的电感L4称匹配电感,用以改善作为振元上电脉冲波形,提高图像的分辨力。
步进电机通过两个传动齿轮,带动振元在90度范围内住返摆动,完成扇形扫描工作。步进电机与普通电机不同,它是由脉冲电压控制的。每输入一个脉冲,电机只能转动一个角度,按不同顺序由电机绕组L1~L3输入脉冲,电机就可顺转或逆转。

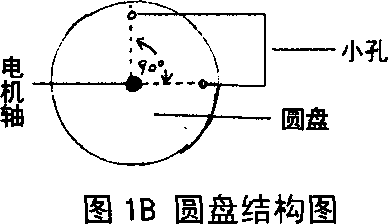

振元和传动齿轮密封在探头前部的油室内,其中充满探头油。探头油是传声媒质,保证超声波的传递。 位置传感器由圆盘、光源灯(EL)、光电三极管(VT)组成。它的作用是:将振元摆动时位置的变化,反馈回主机内的同步伺服电路,使超声扇形扫描与荧屏上光栅扇形扫描保持同步。圆盘固定在电机轴上,同电机一起转动。在圆盘90度圆心角的两条边上,各有一个小孔(见图1B),当振元摆动至O度或90度位置时,光源灯的光线恰好穿过圆盘的小孔,照射至光电管上,使其 导通,产生‘一个电脉冲。当振元在其他位置时,光线被圆盘遮断、光电管截止,无脉冲输出。这样就将振元的位置变化转换脉冲的变化。
