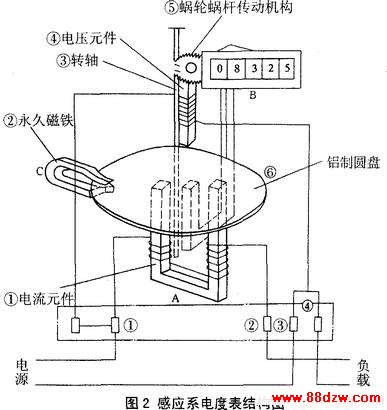

    由感应系测量机构组成的电度表型号很多，但其基本结构是相似的，如图所示。它主要由以下几部分构成：

    (1)驱动元件：包括电流元件1和电压元件4。电流元件是由铁芯及绕在它上面的电流线圈(导线粗、匝数少)组成；电压元件是由铁芯及绕在它上面的电压线圈(导线细、匝数多)组成。此二元件共同作用产生了转动力矩。

    (2)转动元件：由铝制圆盘6和转轴3组成，轴上装有传递转数的蜗杆。仪表工作时，铝盘上产生的涡流和交变磁通相互作用产生转动力矩，驱使铝盘转动。

    (3)制动元件：由制动永久磁铁2组成，其作用是在转盘转动时产生制动力矩，使转盘的转速与负载的功率大小成正比。

    (4)积算机构：用来计算电度表转盘的转数，实现电能的测量和积算。由蜗杆、蜗轮、齿轮和滚轮等元件组成，直接显示出负载所消耗电能的“度”数(1°=1 kW．h)。
