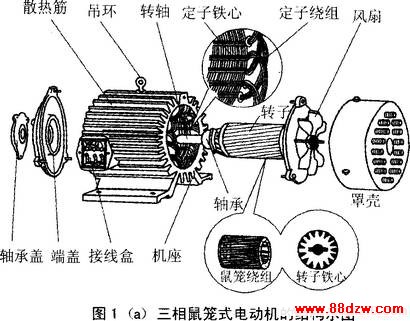

   三相异步电动机也叫三相感应电动机，主要由定子和转子两个基本部分组成，转子又可分鼠笼式和绕线式两种。如图1(a)所示为三相鼠笼式电动机的结构。

    定子：定子是用来产生旋转磁场的，一般由定子铁芯、定子绕组和机座三部分组成。

    转子：转子是电动机的转动部分，它的功能是带动其他机械设备转动做功。转子由：转了铁芯、转子绕组和转轴三部分组成。

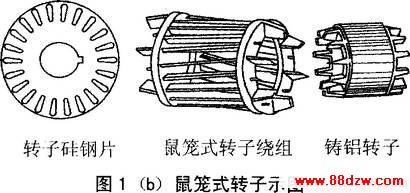

    (1)鼠笼式转子。鼠笼式转子的槽内放置有绝缘的裸铜条，铜条的两端用短路环焊接起来形成一个鼠笼式的样子。中小型鼠笼式电动机一般都采用在转子槽中浇铸溶化了的铝铸成笼形，同时在端环上铸出叶片作为冷却的风扇，如图1(b)所示为鼠笼式转了示意图。

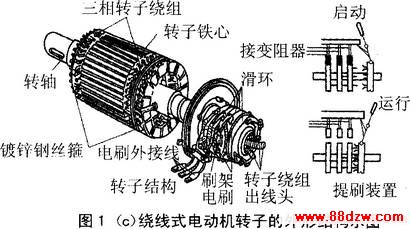

    (2)绕线式转子。绕线式电动机转子的外形结构如图1(c)所示。

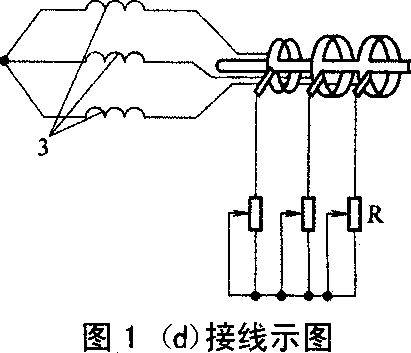

绕线式转子由绝缘导线制成绕组，嵌放在转子铁芯槽内，接成对称的三相绕相，一般接成星形，二相引出线接固定在转轴上三个互相绝缘的滑环上，由滑环上的电刷引出与外加变阻器相连接，其接线示意如图1(d)所示。

  其他附件：其他附件有：端盖、轴承、轴承盖、风叶、风罩和接线盒。
