可恢复保险丝
[09-14 10:05:30] 来源:http://www.88dzw.com 电路学习 阅读:8273次
文章摘要: 可恢复保险丝——Poly switch(聚合开关)是一种高分子PTC的过流保护元件。其中RXE系列产品的外形如图2所示。直径有:7.4 mm、7.9mm、11.7mm、13.0 mm等多种尺寸。 聚合开关的主要材料是由高分子及导电材料混合而成。它在动作后形成高阻状态,当故障排除后又自动返回低阻状态。在常温下,阻抗极小, 其中典型的用于保护扬声器的RXE系列产品中电阻在30 MΩ,插入损耗小于O.1 dB。元件本身也没有任何容抗或感抗效应,当过流出现时,聚合开关温度升高,使材料内部的分子晶体排列结构扩张并转换成非晶体状态。高分子材料中的导电途径断开,聚合开关阻抗急剧上升,如图3曲线所示
可恢复保险丝,标签:学习园地,http://www.88dzw.com可恢复保险丝——Poly switch(聚合开关)是一种高分子PTC的过流保护元件。其中RXE系列产品的外形如图2所示。直径有:7.4 mm、7.9mm、11.7mm、13.0 mm等多种尺寸。
聚合开关的主要材料是由高分子及导电材料混合而成。它在动作后形成高阻状态,当故障排除后又自动返回低阻状态。在常温下,阻抗极小, 其中典型的用于保护扬声器的RXE系列产品中电阻在30 MΩ,插入损耗小于O.1 dB。元件本身也没有任何容抗或感抗效应,当过流出现时,聚合开关温度升高,使材料内部的分子晶体排列结构扩张并转换成非晶体状态。高分子材料中的导电途径断开,聚合开关阻抗急剧上升,如图3曲线所示。从而把通过的电流量控制到最小程度,时间取决于流经的电流大小。它动作后的阻抗比未动作时增加几个数量级。只要有足够的驱动电压,聚合开关将保持在动作状态以保护设备。
依据能承受的最大电压,聚合开关分为:RXE、RUE、SRP、TR、SMD几个系列。它们承受的最大电压从15 V到600 V不等。每个系列中,又根据保持电流的不同,分为若干型号,RXE系列就有保持电流从0.1 A(RXEO10)到3.75A(RXE375)等17种型号。RXE系列的最大电压为60 V,最大中断电流为40 A。聚合开关的一个典型应用是用于音响设备的保护。目前音响的扬声器和扩大器常常是分开设计和出售的,极可能由于不匹配而损坏扬声器,采用本文介绍的元件,则可以有效地保护扬声器。

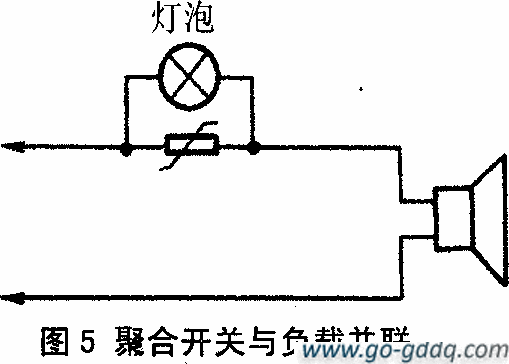

图4是个采用聚合开关做过流保护的例子,聚合开关与负载串联。当驱动电压升高,聚合开关阻抗随之增大,使输出功率下降;当驱动电压降低,输出功率增大,聚合开关不再有足够功率来维持断开状态,就自动恢复 了;另一种方法是:用聚合开关与灯泡并联来进行保护,如图5所示。
平时大部分电流都通过聚合开关,当 聚合开关动作,大部分电流都流过灯泡,随着灯丝点亮 温度上升,形成正 温度系数效应,其 电阻约增加10倍。 驱动电压上升,使 负载功率缓慢地增 加。这样,当音量 加大时,扬时器上 的负载功率并未增加多少。
