    在随身听、录放机及组合音响等电子产品中，都使用直流电动机作动力。为了保证录／放音效果及各项技术指标，通常采用机械装置和电子电路两种方法来稳定电机转速。机械稳速是利用电动机转动时产生的离心力，去控制一个或一对机械开关的接通或闭合，即控制电动机电源的通、断来调整电动机转速，因此也称其为离心稳速。与电子稳速相比，离心稳速的调控精度低些，但结构简单，过载力强，所以在一些产品(特别是早期产品)中仍在使用。本文介绍离心稳速电机的结构、原理及常见故障检修。

  一、结构及原理

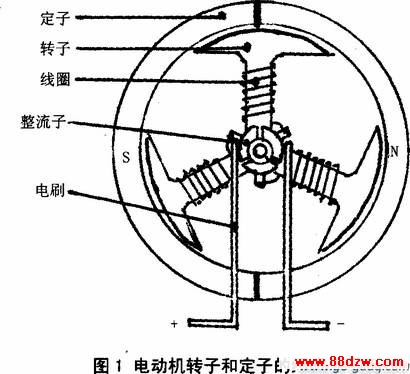

  电动机由转子和定子两部分组成，图1为其结构示意图。定子是一个圆环形永久磁
铁，转子是在由硅钢片叠成的铁芯槽内用漆包线绕三个线圈，它们的引线头依次焊接到由三片相互绝缘的弧形金属片构成的整流子上，整流子与转轴同心安装，与转子一起旋转。电刷用弹性金属片(有的装有石墨块)制成，利用簧片弹性保持与整流子有良好接触，电流经过电刷、整流子进入转子线圈，以改变转子三个线圈在不同位置的磁极性，从而形成转动力矩。

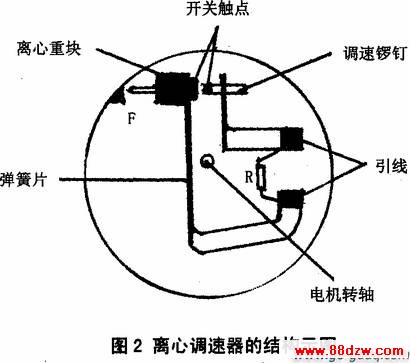

    离心调速器的结构如图2所示。调速器安装在电机转轴上，随转子一起转动。高速开关串接在电机电源回路中，开关触点并有限流电阻R。当电机转速合适时，开关触点闭合，电机按原速继续旋转；当电机转速超过规定值时，加重块在离心力作用下使
开关触点断开，限流电阻R串入供电回路，因此通过电机的电流减少，使转速降低；当转速下降至规定值时，离心力减少，在簧片弹力作用下，加重块回到原来位置，开关触点闭合，限流电阻R被短接，电机电流增加，转速上升。调速开关如此反复通断，使电机转速稳定在一定范围内。调整调速锣钉可改变静、动触点之间的间隙，即改变了触点通、断时离心力大小，达到调节转速的目的。

    装有离心调速器和装有电子调速器的电机结构、 原理及外形尺寸都是相同的，只是稳速方式不同。为调整方便，电子稳速电机的后面留有一个调整小孔，而离心稳速电机则无此孔。

  二、故障原因分析及检修

  根据检修统计，在涉及离心稳速电机的各类故障中，机械故障约占80％以上。本文介绍此类故障产生的原因及检查修理技巧，供参考。

    在测得电机直流供电正常时，故障通常发生在电机内部，必须拆开进行检查和修理。拆卸时，要小心地撬开电机上盖，把电刷引线从调速板上焊开，取下调速板，拨下皮带轮，拨开电机壳上的小压片，再轻轻用力将转子和电刷板一起推出来，有些采用金属压嵌的皮带轮，如拔不出来时，可用电烙铁或电热吹风对其适当加热，然后趁热拨出。切忌用力敲击或硬拉硬撬，以防电机轴变曲变形而无法进行修复。

    1．故障现象：电机不转，放音、录音、快进、快倒操作均无效，但电机供电电压正常。

    分析与检修：(1)电刷簧片折断或磨损产生凹槽导致与整流子接触不良，也可能是簧片弹性不佳造成的。可重新修磨与整流子的接触面，用镊子仔细校正簧片位置或更换新电刷；(2)用万用表R×10Ω档测整流子相邻金属片间的直流电阻，正常数值应为一个线圈电阻与另外两线圈电阻串联值再并联的电阻值，并且三次测量结果应完全相等。假设每个线圈电阻为60 Ω，则正确读数应为2／3×60 Ω=40Ω，若阻值为60Ω，说明另外两个线圈之一开路；若阻值为120Ω，则被测线圈开路；若阻值小于40Ω或接近零，则被测线圈漏电或短路，一般是整流子间隙中有电刷掉下的铜屑或炭屑造成漏电；(3)电机轴弯曲变形，造成转子铁芯与定子磁铁擦碰。
