片状电容的识别
[09-14 10:07:19] 来源:http://www.88dzw.com 电路学习 阅读:8660次
文章摘要: 在数码电子产品中,无极性普通电容的外观、大小与电阻相似,电容一般为棕色、黄色、浅灰色、淡蓝色或淡绿色等,两端为银色。无极性普通电容都很小,最小的面积只有1mm×2mm。通常电解电容的外观是长方体,个头稍大,颜色以黄色和黑色最常见。电解电容的正极一端有一条色带(黄色的电解电容色带通常是深黄色,黑色的电解电 容色带通常为白色)。还有一种电容体颜色鲜艳,它是金属钽电容,其特点是容量稳定。它的突出一端为正极性,则另一端为负极性。 在数码电子产品电路中,μF级(微法)的电容一般为有极性的电解电容,而pF级(皮法)的一般为无极性普通电容。电解电容由于体积大,其容量与耐压直接标在电容体上,而钽
片状电容的识别,标签:学习园地,http://www.88dzw.com在数码电子产品中,无极性普通电容的外观、大小与电阻相似,电容一般为棕色、黄色、浅灰色、淡蓝色或淡绿色等,两端为银色。无极性普通电容都很小,最小的面积只有1mm×2mm。通常电解电容的外观是长方体,个头稍大,颜色以黄色和黑色最常见。电解电容的正极一端有一条色带(黄色的电解电容色带通常是深黄色,黑色的电解电 容色带通常为白色)。还有一种电容体颜色鲜艳,它是金属钽电容,其特点是容量稳定。它的突出一端为正极性,则另一端为负极性。

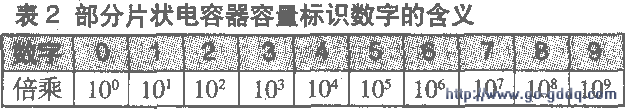

在数码电子产品电路中,μF级(微法)的电容一般为有极性的电解电容,而pF级(皮法)的一般为无极性普通电容。电解电容由于体积大,其容量与耐压直接标在电容体上,而钽电解电容则不标其大小和耐压,可通过图纸查找。注意电解电容是有极性的,使用时正、负极不可接反。有的普通电容容量采用符号标注,在其中间标出两个字符,而大部分普通电容则未标出其容量。标注 符号的意义是第一位用字母表示有效数字,第二位用数字表示倍乘,单位为pF。字母所表示的有效数字的意义参见表1、表2。例如:电容体上标有“C3'’字样的电容容量是1.2×10pF=1200pF。
Tag:电路学习,学习园地,维修教程知识 - 电路学习
