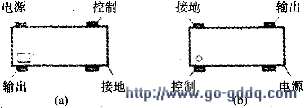

单频手机中的VCO组件一般有4个引脚——输出端、电源端、控制端及接地端。不同手机中的VCO组件脚位功能可能不一样,但都是有规律可循的。若VCO组件上有一个小的方框或一个小黑点标记,则该VCO组件各端口通常如图(a)所示;若VCO组件上有一个小圆圈的标记,则该VCO组件各 端口功能如图(b)所示。
在一部分双频手机中,若VCO是双频VCO组件,其标记为一个小黑点,则该VCO脚位功能如右图所示。
有些VCO组件直接标明了该VCO组件就是一个双频VCO,如摩托罗拉双频手机v998的发射VCO就是这样,其表面标有898M/1748M(Hz)。
