采用插头式或USB电源时充电电流不同的电路图
[11-20 17:42:03] 来源:http://www.88dzw.com 充电电路电路图 阅读:8859次
文章摘要:5V插头式电源使10kΩ电阻通电,VGS≈0V,P管截止,USB端口不再供电。肖特基二极管D为阻塞二极管,它防止USB供电时,不会使10kΩ电阻通过电流,并且减小二极管的正向压降的损失。图中TIMER接地,IBAT

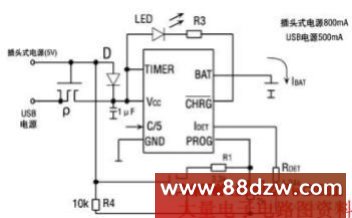

采用插头式或USB电源时充电电流不同的电路图,标签:手机充电器电路图,充电器电路图,http://www.88dzw.com5V插头式电源使10kΩ电阻通电,VGS≈0V,P管截止,USB端口不再供电。肖特基二极管D为阻塞二极管,它防止USB供电时,不会使10kΩ电阻通过电流,并且减小二极管的正向压降的损失。图中TIMER接地,IBAT
