诺基亚手机旅行充电器电路图

文章摘要：上海生产的用于诺基亚8210手机的随机旅行充电器，其外壳上标注有：输入AC220V/50Hz(<=30mA)，输出4.2V(<=200mA).在充电使用中，对标称3.6V的需充电的锂电池，充到3.98V时，充电器电路红灯灭，绿灯亮。整个充电时间约四小时。笔者将此充电器作了剖析，绘制了电路图，供读者使用和维修时参考，电路中运放IC皆作为比较器使用。

诺基亚手机旅行充电器电路图,标签：手机充电器电路图,充电器电路图,http://www.88dzw.com

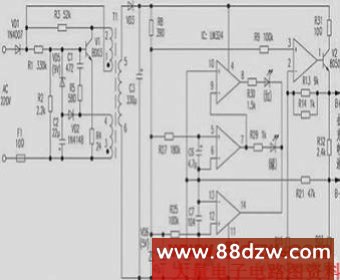

上海生产的用于诺基亚8210手机的随机旅行充电器，其外壳上标注有：输入AC220V/50Hz(<=30mA)，输出4.2V(<=200mA).在充电使用中，对标称3.6V的需充电的锂电池，充到3.98V时，充电器电路红灯灭，绿灯亮。整个充电时间约四小时。笔者将此充电器作了剖析，绘制了电路图，供读者使用和维修时参考，电路中运放IC皆作为比较器使用。
