　　如图所示为具有过载保护的互补推挽输出电路。

　　由Re2,Re3,VD1,VD2组成限流型保护电路。正常工作时，Ie2,Ie3都小于额定输出电流Re1,Re2上的压降很小，丨UAB丨很小，VD1，VD2都不导通，保护电路不工作，输出级正常。当正向输出电流‰超过额定输出电流值时，Re2上压降增大，UAB增大到足以使二极管VD1导通，这样就对U′1向VT2提供的基极电流起了旁路作用，从而限制了％的增长，保护了输出管VT2同理，当反向输出电流过大时，VD2将导通，它限制了Ie3的增长，保护了输出管VT3。例如，设二极管VD的正向导通电压UD＝0.6V，发射极电阻选择Re2＝Re3=Re＝30Ω，则输出管的最大发射极电流将限制在。

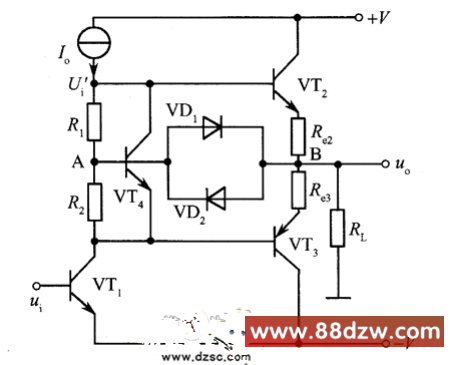

　　图 具有过载保护的互补推挽输出电路
