　　　　　　　　　　　　　　　　　　四路互锁开关控制器(CD4028)电路

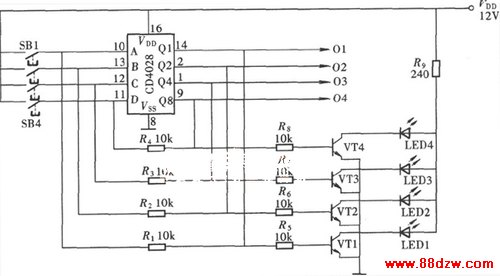

　　如图所示的四路互锁开关控制器采用一只二一十进制译码集成电路CD4028有四个BCD码输入端,有十个译码输出商.该电路用它的四个特殊输入码,组成一个四路互锁开关控制器,其电路组成如图所示.电路由CD4028与四只按钮输入开关SB1-SB4和四们输出指示电路组成,四个输出端待接控制电路.CD4028为16引脚扁平塑封结构,它的四个输入端为A.B.C.D,十个输出端为Q0-Q9.
