由CD4069组成的触摸式卫生间排气扇延时开关电路图

文章摘要： 如图所示的触摸式排气扇延时开关仅用一只CD4069与晶闸管相配合共同组成，它结构简单，制作成本低，经济适用，电路组成如图所示。该电路结构十分简单，将CD4069中的四个反相器串联，中间加入R、C延时电路。将输入端通过高阻值电阻R1、R2连接触摸片M，以最后一级D4的输出端接至晶闸管的触发端。

由CD4069组成的触摸式卫生间排气扇延时开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

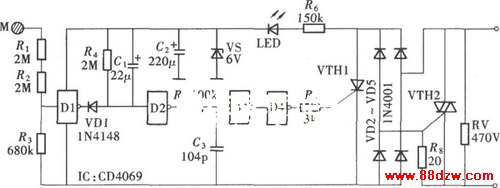

　　如图所示的触摸式排气扇延时开关仅用一只CD4069与晶闸管相配合共同组成，它结构简单，制作成本低，经济适用，电路组成如图所示。该电路结构十分简单，将CD4069中的四个反相器串联，中间加入R、C延时电路。将输入端通过高阻值电阻R1、R2连接触摸片M，以最后一级D4的输出端接至晶闸管的触发端。
