ML8204电子铃集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comML8204是一种电子铃专用集成电路,广泛应用于通信设备中的振铃,如无绳电话和有绳电话等。
1.功能特点
ML82叫集成电路内含振铃驱动信号产生电路、振铃信号驱动电路等,可产生交替输出的两个音响的电子振铃声。其内电路万框图如图(a)所示。其引脚功能及数据见表所列。
ML8204集成电路的引脚功能及数据
2.典型应用电路

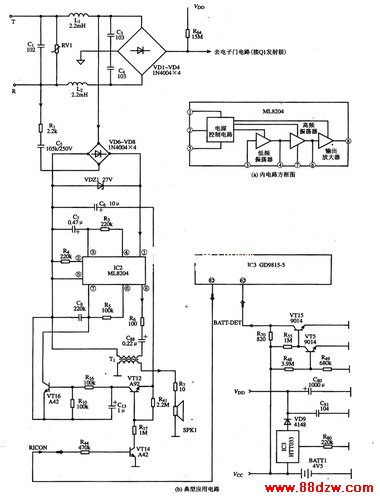

ML8204集成电路构成的振铃电路的典型应用电路如图(b)所示。
ML8204集成电路构成的振铃电路的典型应用电路
