文章摘要:TA8777N是东芝公司生产的多路电子开关切换集成电路,广泛应用于音频系统及视频系统中源切换。1.功能特点TA8777N集成电路内含I2C总线接口电路、钳位电路、多路电子开关电路以及其他附属电路。关电路在I2C总线信号的控制下,对各种信号源进行切换。2.内电路方框图及引脚功能TA8777N集成电路的内电路方框图及引脚功能如图1所示。各弓脚功能说明是以长虹NC-3芯彩色电视机为例。图1 TA8777N集成电路的内电路方框图及引脚功能3.工作参数TA8777N集成电路在长虹NC一3机芯系列大屏幕彩色电视机上使用时的工作参数见表1所列。表1 TA8777N集成电路的工作参数4.典型应用电路TA877
A8777N多路电子开关切换集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comTA8777N是东芝公司生产的多路电子开关切换集成电路,广泛应用于音频系统及视频系统中源切换。
1.功能特点
TA8777N集成电路内含I2C总线接口电路、钳位电路、多路电子开关电路以及其他附属电路。关电路在I2C总线信号的控制下,对各种信号源进行切换。
2.内电路方框图及引脚功能

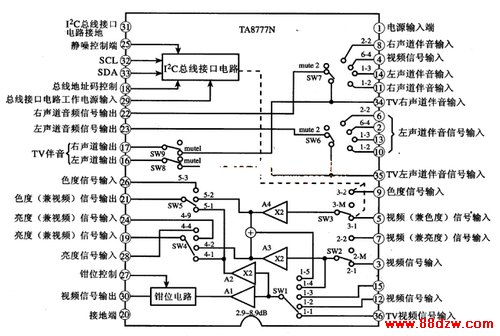

TA8777N集成电路的内电路方框图及引脚功能如图1所示。各弓脚功能说明是以长虹NC-3芯彩色电视机为例。
图1 TA8777N集成电路的内电路方框图及引脚功能
3.工作参数
TA8777N集成电路在长虹NC一3机芯系列大屏幕彩色电视机上使用时的工作参数见表1所列。

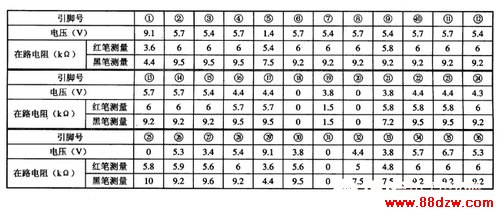

表1 TA8777N集成电路的工作参数
4.典型应用电路

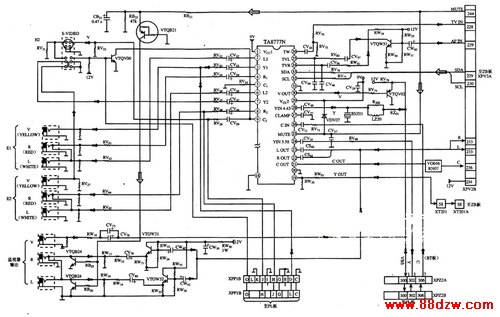

TA8777N集成电路在长虹NC一3机芯系列大屏幕彩色电视机上的典型应用电路如图1所示。图中空心箭头表示控制信号,黑箭头表示音频和视频信号。
该电路为生产厂家的提供的原图,对图中不符号标准的图形和符号末做修改。
图2 TA8777N集成电路的典型应用电路
