   此开关白天控制灯不亮,晚上有声音自动点亮,延时一段时间自动关断。将它安装在过道、厕所走廊等需要自动照明的地方,不仅方便实用,又有显著的节能效果。

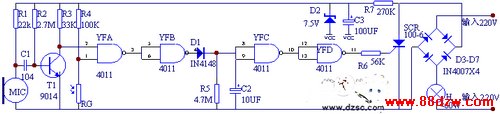

  工作原理:电路如下图,220V市电通过灯丝、D3-D7、降压整流后,经过 R7 限流、D2、C3 稳压滤波为电路提供稳定的工作电压。R4、RG 组成分压电路,白天由于光照 RG 阻值变小,YFA 1 脚电位  被拉低,由与非门的逻辑关系可知此时YFA 3 脚输出为高电平,经过 YF2 反相变为低电平,D1 截止后级电路不动作。晚上光线暗 RG 阻值变大,YFA 1 脚电位升高,如果此时有声音被 MIC 接收,经 C1耦合 T1 放大,在 R3 上形成音频电压,此电压如高于 1/2 电源电压,则 YF1 3 脚输出低电平,经YFB反相,4 脚输出的高电平经 D1 向 C2 瞬间充电,使 YFC 输入端接近电源电压,10 脚输出低电平,由YFD 反相缓冲后经 R6 触发可控硅导通,电灯正常点亮。(此时则由 C3 向电路供电)如此后无声被MIC接收,则 YFA 输出恢复为高电平,C2 通过 R5 缓慢放电,当 C2 电压下降到低于 1/2 电源电压时(按图中参数约一分钟)YFC 反转、 YFD 反转,可控硅(SCR)截止电灯关闭,等待下次触发。

  元件选择:MIC 用驻极体话筒, RG 用一般光敏电阻即可,YFA-YFD 用一片低工耗COMS四与非门电路 TC4011,T1用9014低频管,放大倍数越大灵敏度越高,D1用IN4148,D2是7.5v的稳压管,C2、C3用电解电容、SCR可选用 MCR100-6 1A的单向可控硅,电阻均为 1/8w 炭膜电阻,阻值按图。D4-D7用IN4007,反向漏电必须小。电灯的功率不能超过60W。
