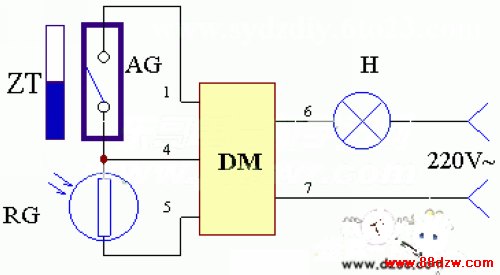

  该装置应用电路工作原理如图3。它可用于仓库、办公室或其它场所作开门灯之用。当永久磁铁ZT与干簧管AG靠得很近时,由于磁力线的作用,使AG内两触片断开,控制器DM的④端无电压,照明灯H中无电流通过,故灯H熄灭。一旦大门打开,控制器DM开通,H点亮。
  白天由于光照较强,光敏电阻RG的内阻很小,即使AG闭合,R与RG的分压也小于1.6V,故白天打开大门,H是不会点亮的。夜晚相当于RG两极开路,故控制器DM的④端电压高于1.6V,H点亮。RG可用MG45-32非密封型光敏电阻,AG可作Φ3-4mm的干簧管(常闭型)。
