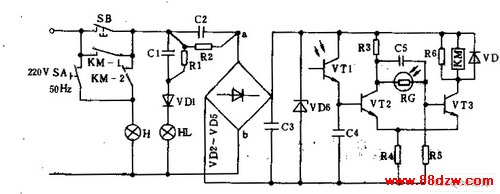

  工作原理如图所示。开门时,按键开关SB的接点闭合。市电源经电容C1降压、二极管VDl整流,指示灯HL燃亮。同时,市电源经c2降压,再由c3滤波输出12v的直流电压。白天,光电三极管VTl受到光照其阻值变小,当达到某—阈值时,vT2导通,其集电极为低电位,虽光敏电阻RG受光但不能使VT3导通。继电器KM不通电,触点KM—1、KM—2均断开,照明灯H不亮。天暗时,VYl阻值增大,当达到某一阈值时,使vT2截止,其集电极为高电位,RG受光照阻值变小,使V丁3导通。KM动作,触点KM—1、KM·2将分别闭合,H燃亮。把门关上时,sB接点断开,由于触点KM-l的闭合则使KM自锁,H仍亮。如要出门,因人的手会习惯握住门的拉手关门,RG被HL照射的光线受到手背的遮挡使其阻值突变增大,vT3的基极无电流则即刻截止。继电器KM释放,KM—1、KM—2将恢复常开状态,H自动熄灭。如出门而忘关门、H的亮光会提醒您——别忘了关门。


  其中,VT2、VT3组成射耦双稳电路。电容c5为加速电容,有利于电路的转换。电容c4为抗干扰电容,它与VTl的e、c极间电阻构成延时电路,以防止短时间的闪电或光照而导致电路误工作。Rl、R2为clrc2的泄放电阻。vD7为保护二极管。R4为射耦负载的对称电阻。HL兼有指示室内有人和提供给RG作光源的双重作用。如电路一旦失去控制,闭合开关sA,则市电源格直接向H供电。增设这只人工开关后d8将会给使用者带来许多的方便。
