触摸开关电路图
[09-13 18:58:09] 来源:http://www.88dzw.com 开关电路电路图 阅读:8835次

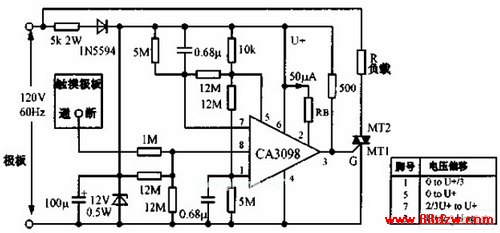

文章摘要:触摸开关电路用手指触摸极板,瞬时输入一个小的交流信号在双输入端高精度电平检测器CA3089的8脚产生一个高于基准的电压。在集成电路中该电压使存储触发器翻转,5脚变为高电平。7脚电压在10秒内按指数规律增加到U.。10秒是其最大延迟时间,较长时间的触摸能使电路在通断两种状态之间振荡,直到手指移开为止,较短时间的触摸使负载通电,再触摸又使负载断电。管脚电压变化;I脚0~U./3,5脚0~U.,7脚2U./3,8脚U./2加减U.。
触摸开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com触摸开关电路用手指触摸极板,瞬时输入一个小的交流信号在双输入端高精度电平检测器CA3089的8脚产生一个高于基准的电压。在集成电路中该电压使存储触发器翻转,5脚变为高电平。7脚电压在10秒内按指数规律增加到U.。10秒是其最大延迟时间,较长时间的触摸能使电路在通断两种状态之间振荡,直到手指移开为止,较短时间的触摸使负载通电,再触摸又使负载断电。管脚电压变化;I脚0~U./3,5脚0~U.,7脚2U./3,8脚U./2加减U.。
Tag:开关电路电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 开关电路电路图
