采用锁相环音频译码的红外遥控开关电路图
[09-13 18:58:14] 来源:http://www.88dzw.com 开关电路电路图 阅读:8184次

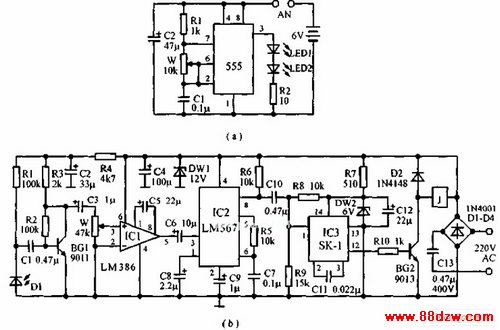

文章摘要:采用锁相环音频译码电路LM567的红外遥控开关电路,发射器采用555接成多谐振荡器,振荡频率1KHZ~20KHZ。接收器由红外接收放大器、音频译码电路和声控执行电路等组成。红外接收管应与发射管配对选用。BG1和IC1构成红外接收放大器,音频码电路采用具有锁相环中的音频码集成电路LM567,它要求可靠解码时的输入信号不小于25mV,故采用了集成功率放大器LM386,获得足够的增益。LM567的中心频率由R5、C7决定。即F。=1/1.1R5C7。调节发生器的W,使收、发频率一致时,LM567的8脚由高电平为低电平而触发IC3,摆成的翻转触发器,经BC2控制继电器的吸合与释放。
采用锁相环音频译码的红外遥控开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 采用锁相环音频译码电路LM567的红外遥控开关电路,发射器采用555接成多谐振荡器,振荡频率1KHZ~20KHZ。接收器由红外接收放大器、音频译码电路和声控执行电路等组成。红外接收管应与发射管配对选用。BG1和IC1构成红外接收放大器,音频码电路采用具有锁相环中的音频码集成电路LM567,它要求可靠解码时的输入信号不小于25mV,故采用了集成功率放大器LM386,获得足够的增益。LM567的中心频率由R5、C7决定。即F。=1/1.1R5C7。调节发生器的W,使收、发频率一致时,LM567的8脚由高电平为低电平而触发IC3,摆成的翻转触发器,经BC2控制继电器的吸合与释放。
Tag:开关电路电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 开关电路电路图
