四通道转换开关电路图
[09-13 18:58:24] 来源:http://www.88dzw.com 开关电路电路图 阅读:8773次

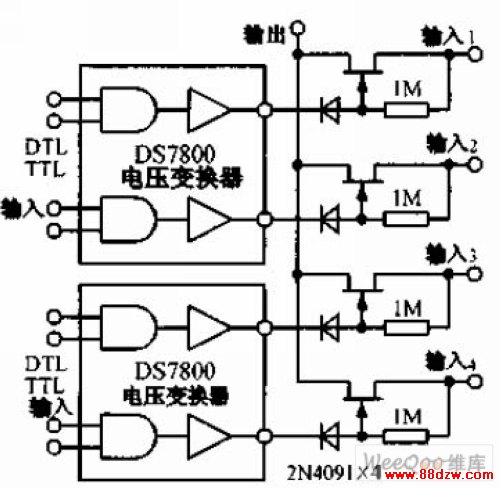

文章摘要:四通道转换开关电路如下图所示,2N4091结型场效应管组每个通电给出了小于30Ω的导通电阻和很小的关断漏电流。DS7800电压变换器向结型场效应管提供了10~20V的门驱动电压,并与DTL和TTL电路兼容。
四通道转换开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com四通道转换开关电路如下图所示,2N4091结型场效应管组每个通电给出了小于30Ω的导通电阻和很小的关断漏电流。DS7800电压变换器向结型场效应管提供了10~20V的门驱动电压,并与DTL和TTL电路兼容。
