视频开关电路图

文章摘要：视频开关电路如下图所示，2N4391场效应管提供了只有30Ω导通电阻和小于0.2pF的夹断电容。这种性能可与理想高频开关相媲美。100MHz的电路衰减大于80dB，插入损耗约为6dB。

视频开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

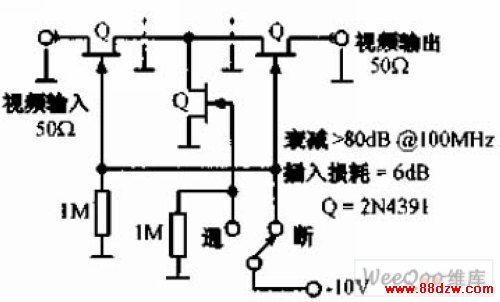

视频开关电路如下图所示，2N4391场效应管提供了只有30Ω导通电阻和小于0.2pF的夹断电容。这种性能可与理想高频开关相媲美。100MHz的电路衰减大于80dB，插入损耗约为6dB。
