暗房曝光定时灯电路(1)
[09-13 19:00:07] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8192次
文章摘要:相关元件PDF下载:NE555 如图是一个适用于黑白摄影冲放照片用的暗房曝光定时灯电路,NE555时基电路和电位器RP、电容C,组成单稳态触发器。平时电路处于复位状态,NE555的③脚输出低电平,继电器K不动作,曝光灯E不亮。发光二极管LED2为工作指示灯,可照亮电位器RP的刻度盘。此时NE555内部放电管导通,电容C1被短路,无法充电。K可采用JZC-22F、DC12V小型中功率电磁继电器。
暗房曝光定时灯电路(1),标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
NE555

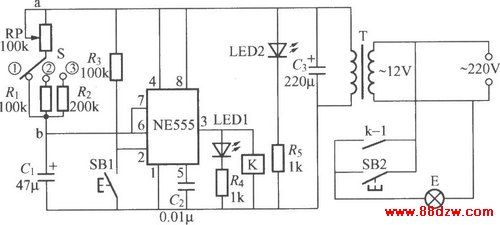

如图是一个适用于黑白摄影冲放照片用的暗房曝光定时灯电路,NE555时基电路和电位器RP、电容C,组成单稳态触发器。平时电路处于复位状态,NE555的③脚输出低电平,继电器K不动作,曝光灯E不亮。发光二极管LED2为工作指示灯,可照亮电位器RP的刻度盘。此时NE555内部放电管导通,电容C1被短路,无法充电。K可采用JZC-22F、DC12V小型中功率电磁继电器。
Tag:灯光控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 灯光控制电路图
