暗房曝光定时灯电路(2)(BA225F)

文章摘要：相关元件PDF下载：BA225F 9013 WH0806 如图是采用新颖定时集成电路制作的暗房曝光定时灯。图中，BA225F是日本东洋电具制作所生产的新颖双定时集成电路，它内含两个互相独立的定时器，该电路只用其中一个，定时时间可从数毫秒到数分钟，具有功耗低(典型值为0.75mA)、外围元件少、工作电压范围宽等特点。

暗房曝光定时灯电路(2)(BA225F),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

BA225F   9013   WH0806

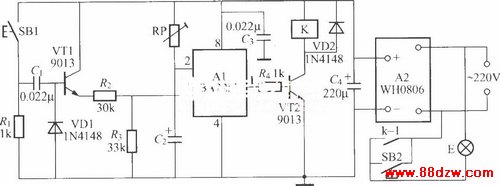

        如图是采用新颖定时集成电路制作的暗房曝光定时灯。图中，BA225F是日本东洋电具制作所生产的新颖双定时集成电路，它内含两个互相独立的定时器，该电路只用其中一个，定时时间可从数毫秒到数分钟，具有功耗低(典型值为0.75mA)、外围元件少、工作电压范围宽等特点。
