  本例介绍的LED节日宇灯控制器,能按时序轮换显示由多只发光二极管组成的4句4字词组(例如"庆祝五一"、"祖国万岁"、"国泰民安"和"普天同庆"),给节日夜晚增添喜庆气氛。
  电路工作原理

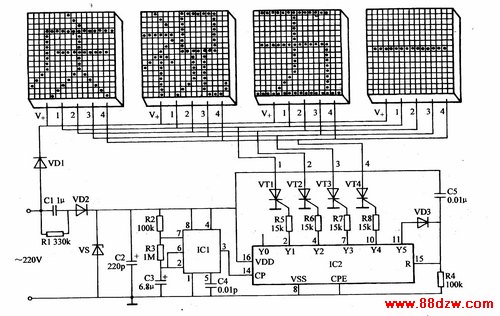

  该LED节日字灯控制器电路由电源电路、脉冲发生器、控制电路和LED显示电路组成,如图1-165所示。

  电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。
  脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。
  控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。

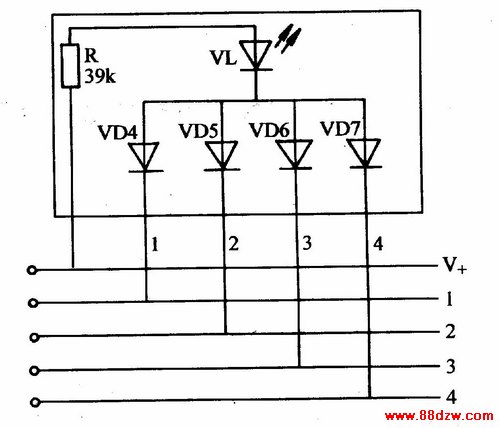

  LED显示电路由4块字灯显示器构成,每块字灯显示器是由256个字灯单元组成的16x16阵列。每个宇灯单元均由发光二极管VL、限流电阻器R和隔离二极管VD4-VD7组成,如图1-166所示。

  在字灯单元中,V+为正电源输入端,VD4-VD7的负极作为字灯的句选择端 (断点引出端1-4)。当某一句选择端为低电平时,该句中的4字词组全部亮灯显示,即VLl-VL7的负极分别与4句4字词组中需点亮的发光二极管 (按字形笔划)的负极相连。例如VD4的负极与"庆祝五  "词组中各发光一极管的负极相连,VD5-VD7的负极分别与 "祖国万岁"、《国泰民安"、"普天同庆"词组中各发光二极管的负极相连。
  交流220V电压  路经VDl整流后,为宇灯显示器的V+端提供脉动直流电压;另  路经Cl降压、VD2整流、VS稳压和C2滤波后,产生+l2V直流电压,供给ICl和IC2。
  时钟发生器通电工作后,从IC1的3脚输出方波脉冲(间隔为10s)信号,作为IC2的计数脉冲。IC2通电复位后开始计数,其YO-YS端依次轮流输出高电平。
  在IC2的YO端输出高电平时,Yl-Y5端均为低电平,由于YO端悬空,字灯显示器不亮。当IC2计人第1个时钟脉冲时,其Yl端输出高电平,使VTl受触发而导通,字灯显示器中句选择端1(各字灯单元中二极管VD4的负极)变为低电位,使第1句4字词组 "庆祝五一"同时点亮。
  约lOs后,lC2计人第2个时钟脉冲,Y2端输出高电平,使Vn导通,第2句4字词组"祖国万岁"点亮 (此时IC2的Yl端恢复为低电平,VTl截止,第1句4字词组熄灭)。
  当IC2的Y3端、Y4端依次输出高电平时,VT3和VT4将依次导通,使第3句4字词组"国泰民安"和第4句4字词组 "普天同庆"相继轮流点亮。
  当IC2的Y5端输出高电平时,IC2强制复位,YO端又输出高电平,4句4字词组均熄灭。当Yl端输出高电平时,又开始下一轮显示。如此周而复始,使4句4字词组交替循环显示。
  元器件选择
  Rl选用1/2W金属膜电阻器;R2-R8选用1/4W或1/8W金属膜电阻器;宇灯单元中各电阻器均选用lW金属膜电阻器。
  Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。
  VDl、VD2和字灯单元中各隔离二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。
  各字灯单元中的发光二极管均选用d5-pl2mm的红色发光二极管。
  VS选用lW、l2V的硅稳压二极管。
  VTl-VD2均选用MCRlO0-6型晶闸管。
  ICl选用NE555型时基集成电路;IC2选用CD4017或CC4017型十进制计数/脉冲分配器集成电路。
