  本例介绍的LED标牌装饰灯,可制成电子路标安装在影剧院、歌舞厅等公共场所,作卫生间安全通道等指示用。
  电路工作原理

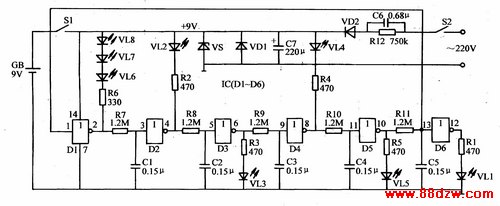

  该LED标牌装饰灯电路由发光二极管VLl-VL8、六非门集成电路IC(Dl-D6)、电阻器Bl-Rl2和电容器CI-C5组成,如图I-156所示。

  在接通电源后,电容器Cl-C5均处于充电状态,IC内部六个非门电路Dl-D6的输入端均为低电平,各输出端均为高电平,发光二极管VLl、VL3和VL5点亮,而VL2、VL4和VL6-VL8不亮,当Cl-C5充电结束后,非门Dl-D6的输入端均变为高电平,而各输出端均变为低电平,使发光二极管VL2、VL4和VL6-VL8点亮,而VLl、VL3和VL5熄灭,随后Cl-C5放电……。如此周而复始,使VLl-VL8组成的"箭头"闪闪发光,非常醒目。
  该电路可采用9V叠层电池供电,也可使用由电容器C6、C7、电阻器RI2、整流二极管VDl、VD2和稳压二极管VS组成的稳压电源供电。
  元器件选择
  Rl-Rll均选用1/4W碳膜电阻器;Rl2选用1/2W金属膜电阻器。
  Cl-C5均选用独石电容器或涤纶电容器。
  VDl和VD2选用1N4007型硅整流二极管。
  VS选用lW、9V的硅稳压二极管。
  VLl-VL8均选用φ8-φ5mm的红色高亮度发光二极管。
  IC选用CD4069或CC4069六非门集成电路。
