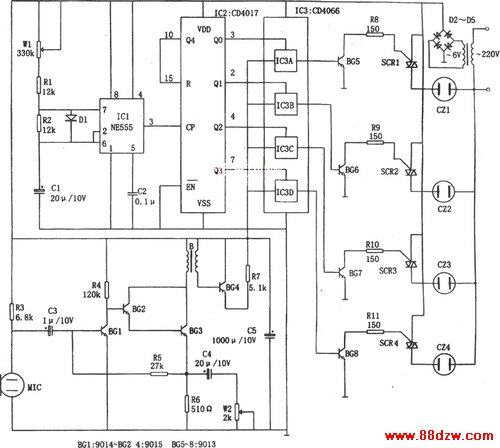

　　如图所示为音乐彩灯控制电路。该控制器由声电转换和放大电路、时钟脉冲发生器、计数电路和控制电路等组成。拾音话筒MIC将声音信号转换为电信号，并经BG1～BG3放大后加至四路模拟开关CD4066(IC3。

　　时钟脉冲发生器由IC1(555)和W1、R1、R2、D1、C1等组成，该电路产生信号的周期为T=0.693(Rw1+R1+R2)C1，图示参数对应的周期T在0.5～5秒范围内变化。其中555③脚输出加至IC2作为CP脉冲。IC2采用CMOS型十进制计数器／脉冲分配器CD4017，在时钟CP作用下，Q0(③脚)、Q1(②脚)、Q2(④脚)、Q3(⑦脚)、Q4(⑩脚)相继出现高电平脉冲，且Q4加至复位端R(⑩脚)，使电路成为一环行计数器。Q0～Q3的输出依次将CD4066四路模拟开关接通，使乐曲信号依次加至BG5、BG6、BG7、BG8，并依次导通，相应SCR1～SCR4被依次触发导通，彩灯因插座依次有电而被依次点亮，随着悠扬的音乐，彩灯闪烁生辉，从而实现了控制四路彩灯伴随乐曲而发光。
