led灯具控制器一,标签:电路图讲解,电路图练习,http://www.88dzw.com LED节日字符显示灯控制器,能按时序轮换显示由多只发光二极管组成的4句4字词组(例如"庆祝五一"、"祖国万岁"、"国泰民安"和"普天同庆"),给节日夜晚增添喜庆气氛。
电路工作原理

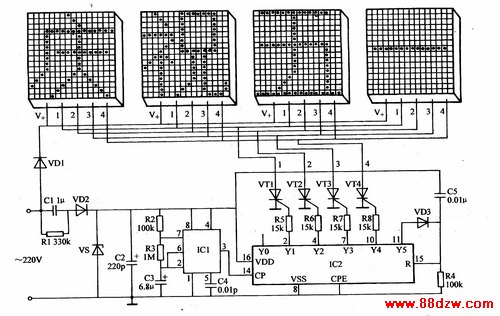

该LED节日字灯控制器电路由电源电路、脉冲发生器、控制电路和LED显示电路组成,如图1-165所示。
电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。
脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。
控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。
