相关元件PDF下载：

TM703   TM702

TM703/702为家用电器九功能红外遥控发射/接收专用集成器件。通过扩展还可应用于其它电器设备的遥控控制方面。

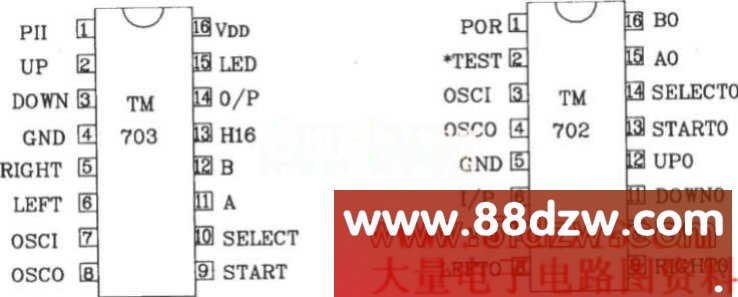

                                                          151703／702外形引脚图

                                                               TM70Y702内部原理框图



电气参数

  TM703／702红外遥控发射／接收器件极限工作参数为：直流电源电压范围为(V_DD+0.3v)～5.0v；输入／输出电压为(GND-0.3V)～(V_DD+0．3v)；工作温度范围0～50℃；储存温度范围为-25～+100℃。

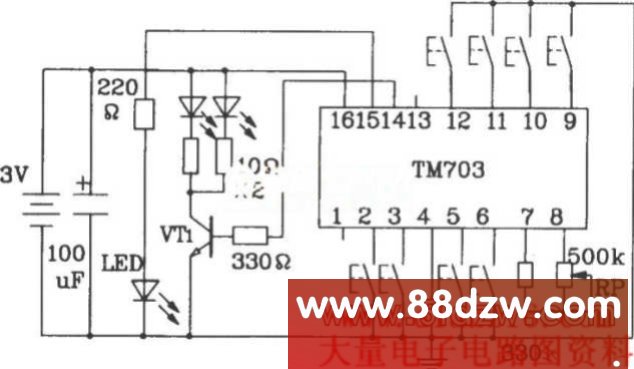

                                                     TM703构成的红外遥控发射典型应用电路

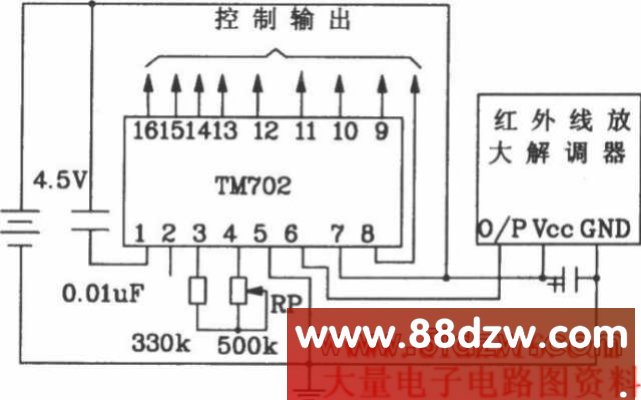

                                                 TM702构成的红外遥控接收典型应用电路
