　由于该类器件有上述特点，它主要应用于隔离电路、开关电路、逻辑电路、信号长线传输、线性放大电路、隔离反馈电路、控制电路及电平转换电路等。

光耦主要参数

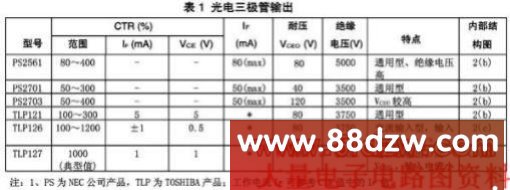

　本文介绍NEC公司及TOSHIBA公司生产的一些常用的贴片式光耦及其主要参数。主要参数如表1及表2所示。


　这里要说明一下电流传输比(CTR)这个参数的意义。CTR是Current Transfer Ratio 的缩写。它是在一定工作条件下(IF及VCE)，光耦的输出电流Ic与输入电流IF的比值，一般用百分比表示，其值低的从几到几十，高的从几十到几百，达林顿输出型可达上千。CTR大，则在同样的IF下，输出电流Ic大，驱动负载的能力也强(或者说IF较小可获得大的Ic)。 　　
　这里顺便指出，当用光电耦合器作交流信号传输时，必须考虑它的频率特性。采用GaAs发光二极管及硅光电三极管的光耦，其最高工作频率约为500kHz；其响应时间小于10μs。
　在使用时要注意的红外发光二极管的反压VR一般是很低的，有的VR仅3V。因此在使用时输入端不能接反，防止红外发光二极管因反压过高而击穿(可在1脚、3脚接一个反向二极管来保护，如图4所示)。

光耦的简易测量方法 　　
　光电三极管输出的光耦是应用最广泛的，若顶面印刷字迹或圆点看不清楚，可采用指针式三用表来测量，确认哪个管脚是1脚，并且也可简易测出光耦的好坏。

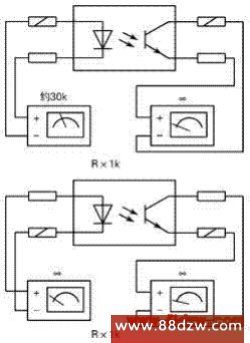

　由于它是一个二极管及一个三极管c、e极组成的，所以用R×1k挡来测量是十分方便的。只要测出一个二极管：黑表笔接二极管的阳极，红表笔接二极管的阴极，其阻值约30kΩ，则黑表笔端即1脚。如图7所示，其它三种测量都应是R=∞(表笔不动)。若光电三极管的测量电阻不是∞，则此光耦不能用。


应用电路　　
　各种不同结构的光耦可满足输入、输出隔离；输入与输出共地或不共地；输入、输出是直流或交流，使用极为灵活，因此应用极为广泛，这里介绍一些典型应用电路。

1．隔离线性放大器电路

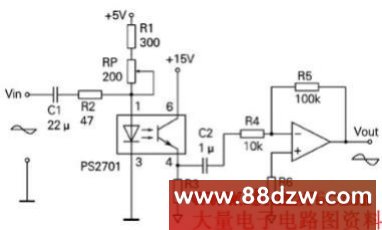

    如果将输入的交流信号调制成与信号电压成比例的调制电流，则经光耦后再经放大可实现隔离线性放大，电路如图1所示。 　　
    +5V电压及限流电阻（R1及RP）给发光二极管一个偏置电流IFO （一般IFO取得大一点，约10mA），交流信号电压经C1、R2后加在发光二极管上，叠加在IFO上形成调制电流。经光耦后输出调制的光电流，在R3上产生一个与输入电压成比例的调制电压，此电压经C2隔直，交流成分则经放大器放大输出。
　这里要指出的是经光耦的电-光及光-电转换，线性度不是很高。为了减小失真，偏置的电流IFO要大，信号电压产生的调制电流的峰值电流不超过5mA，可使输出电压失真较小。这种光电隔离放大器比隔离放大器要便宜得多。另外，光电三极管的地用表示（说明与输入电压不共地）。
　采用PS2701有较好的线性度，输入信号的频率可在音频范围。
