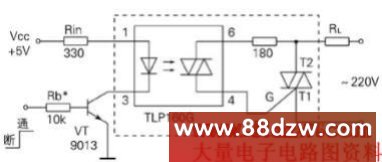

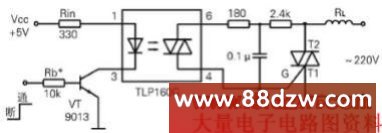

　如果将虚线框内的电路做成一个单独的模块，它就是一个交流固态继电器。图7的电路适合于电阻性负载，若是电感性负载，电路中增加一个RC，如图9所示。　　

　这种交流固态继电器有一个缺点，它的双向可控硅不是在交流电过零时触发导通，其结果是正弦波不完整，这瞬间会产生对电网的干扰。外接三端双向可控硅耐压要大于400V，工作电流应大于负载最大电流。

5．过零触发交流固态继电器电路
　采用内部有交流电过零时触发电路（图10中的“ZC”部分）的ILP161G光耦，可以做成过零触发交流固态继电器电路，如图10所示。它能在交流电过零附近触发双向可控硅，使交流波形完整，不会造成对电网的干扰。其工作原理与图9相同。图中的39Ω及0.01μF RC电路是一种浪涌电压吸收回路，它用来保护双向可控硅免于瞬态的过压而损坏。外接的三端双向可控硅选择方法与图9电路相同。
