2．市电监测电路
    图2是一种市电监测电路，当停电时报警。采用TLP126光耦经限流电阻直接与市电220V连接，使光耦的发光二极管发光，光电三极管导通，使10kΩ电阻上的电压接近Vdd（光电三极管的饱和管压降小于0.5V），外接功率MOSFET（VT）的-VGS＜1V，则VT截止，报警电路不工作。3.3μF电容是用来稳定VT栅极的电压，防止交流电压过零使栅极电压变化太大而产生误动作。

　市电停电时，发光二极管无电流，光电三极管截止，VT 的-VGS=9V，VT导通，报警电路工作。
　Si9400是P沟道功率MOSFET，其主要参数是VDS=-20V，在VGS =-10V时RDS(ON)=0.25Ω，ID=±2.5A。8管脚SO封装，管脚排列如图3所示，使用时，四个D要焊在一起，两个S要焊在一起以便于散热。

　　
3．防盗报警器电路

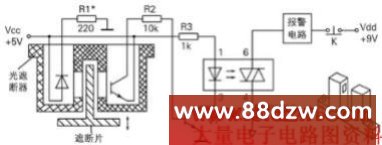

    一种用抽屉被撬防盗报警器电路如图4所示。它由光遮断器、遮断片及有关电路组成。光遮断器是一种光电传感器，它由红外发光二极管及光电三极管及黑色塑料外壳组成，其剖面如图4左边所示，其外形如图4右边所示。

　其工作原理与光耦完全相同，区别仅仅是它由遮断片来阻挡光路使光电三极管截止；当遮断片后移，发光二极管的红外光照到光电三极管，光电三极管导通。
　光遮断器安装在抽屉的底部，遮断片装在抽屉上，如图5所示。要使防盗报警器工作，接通Vcc（+5V）及Vdd（+9V）。抽屉未被撬时，遮断片遮住光路，光电三极管截止，VT无ID，VT也截止，光耦（TLP169G）的发光二极管无电流，光触发双向可控硅截止，报警电路不工作。

　当小偷撬开抽屉，拉出抽屉时，遮断片退后，光遮断器光路通，光电三极管导通，VT相继导通，光耦中的发光二极管工作，光触发双向可控硅导通，报警器电路工作。
　这个电路的特点是，一旦报警器工作，即使将抽屉关上，遮光片遮断光路，但双向可控仍然导通，报警电路仍一直报警，即使小偷发现光遮断器，将它破坏，但报警电路还工作。按一下开关K断开Vdd才能使报警电路不工作。
　这里VCC的地与Vdd的地不共地，图中用两种地的符号表示。 　　
　由于光遮断器有多种型号，要求发光二极管的工作电流IF各不相同，必要时要调整R1的大小，使其满足IF的要求。
　TLP160G的输出部分光触可控硅的最大工作电流在25℃时可达100mA（随着温度增加而减小）。若报警电路工作电流大于80mA，最好外接VT2，如图6所示。


4．交流固态继电器电路
　TLP160G光耦用得最广的是用作交流固态继电器。它可以与外接双向可控硅作简单连接来驱动市电供电的各种负载。其电路如图7所示。输入三极管VT的基极的控制信号为高电平时，VT导通，红外发光二极管也导通（VCC 经RIN、红外发光二极管、经VT的C、E极到地），光触发双向可控硅导通；这使外接功率较大的三端双向可控硅导通，负载RL得电。其工作原理相当于图8中的控制开关：K闭合，双向可控硅导通；K断开，双向可控硅截止。
