    顺便提一句，该机为了降低噪声和减小失真，最后将流经Q7、Q8的集电极电流改为1.87mA。

四、制作

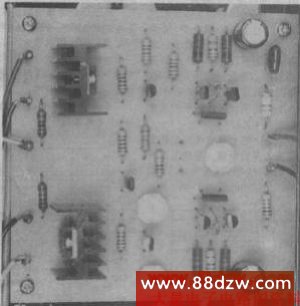

    放大器的印刷电路板如图4所示。


    输入电阻可在5kΩ～20kΩ间任意选择，音量电位器也可在5kΩ-20kΩ间选择。
    印刷电路板上输入级FET、栅极的串联1kΩ电阻可在100～1kΩ内选取。220pF、电容可在100～220pF间选取。150kΩ也可在100kΩ～470kΩ间任意选取。如果正负电源连线不长的话，电路板上的两个100uF/50V去耦电容器不用也没有什么关系。
    共源-共基电路的基极分压电阻用得大一些效果要更好一些，可以考虑改用220kΩ和100kΩ替代电路中的110kΩ、50kΩ进行分压。从改善信噪比、提高稳定性和改善CMRR考虑没有采用过去常采用的恒流二极管和稳压二极管的电路方式。
    电阻负反馈电路可根据需要选择，选择10kΩ和1.1kΩ时放大器增益为10倍，将10kΩ换成5kΩ时增益为5.5倍，换成20kΩ的话增益为19倍。当放大器负反馈量大增益较小时，为了防止放大器自激，应在图1注有*的位置接入一个2～10pF的瓷介电容器进行相位补偿。该机放大器增益为10倍，不接该电容器也不会发生自激。
    Q9、Q10栅极串接的100Ω的防振电阻可在47Ω～220Ω间任意选择。Q9、Q10源极电路中接入的.0047uF、
100Ω串联电路是防振用的，也可以用0.0022uF和200Ω串联组成。
    输出管栅极电路中所串入的220Ω电阻是防止自激振荡和保护栅极用的。可在100Ω-470Ω间选择。阻值大一些效果较好，但也不能过大，否则会与栅极输入电容构成积分电路，导致高频特性恶化。
    输出端的0.047uF、30Ω的串联电路是积分型相位补偿电路，也可以用0.033uF和10Ω串联的电路替代。
    半导体管的管脚连接如图1所示。可用2SK146/2SJ73、2SK147/2SJ72、2SK170/2SJ74直接替代2SK389/
2SJ109。同样可以用各种低噪声小信号用晶体三极管替代2SC1775AE/2SA872AE、2SC2856/2SA1191。2SK213/2SJ76可用2SK214/2SJ77、2SK215/2SJ78、2SK216/2SJ79替代，这些管子特性相同，耐压更高。

    末级MOS-FET除了前面提到过的代用管之外，还可以使用东芝公司的2SK1529/2SJ200，日立公司的2SK1057/2SJ161、2SK1058/2SJ162。若使用东芝公司的2SK1530/2SJ201，适当加大散热片后，使用两对管子就可满足输出功率的要求，当然此时管子的静态电流应为0.88A。

五、调试
    按下述顺序进行调试。
1、在焊接完印刷电路板后将全部VR调至中间位置。
2、检查电源电路的空载输出电压，此时应为±35V左右。
3、将电源与电路板连接好。
4、接通电源，用万用表测量Q8发射极750Ω电阻上的电压降，调整VR1使其电压降为1.4v。
5、将万用表接在④-⑦端，检查当旋动VR3时万用表所示电压能否在5V左右变动。该电压是末级偏置电压，应可在2.5V～6V间连续变化。
6、若上一步骤正常，将④-⑦端间的电压调至最小。值得注意的是，调动VR1也能变动④-⑦端间的电压，但VR1 是用来调整第二级放大级的静态电流用的。末级偏压的调整应使用VR3。
