    本文介绍的是一种输出级采用MOS-FET、纯甲类的末级无负反馈功率放大器，该功率放大器的输出功率为100W/4Ω。

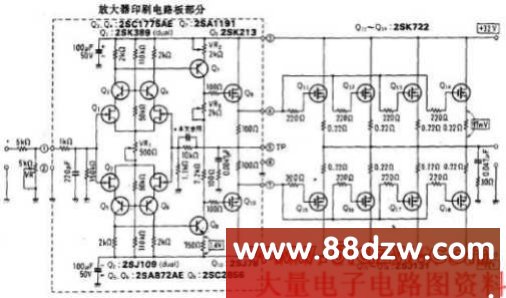

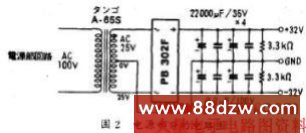

    图1是放大器的电路图，图2是电源部分的电路图。由于驱动级向输入级的反馈电路采用了电阻分压方式，所以是一个地道的直流放大器。该放大器为了提高直流稳定性。加大了从驱动级反馈回输入级的负反馈量，负反馈电路由1.1kΩ和10kΩ两只电阻组成，电压放大级的增益约为10倍。与用电容器构成负反馈电路的交流放大器相比，用电阻构成负反馈电路的直流放大器的听觉效果要更好一些。



一、音量控制
    该放大器为了能与CD机等声源作直接连接，在输入端增加了一个音量电位器。通常音量电位器接法如图3(a)所示，但该机采用的是图3(b)所示的电流传输型连接方式。在国3(b)的电路中由于R1选取得较大，可将包括R1在内的信号源看成是一个恒流源，通过调节R2使输出电平产生变化。这种连接方法由于滑动点接地，所以对改善信噪比有利。

    但音量电位器作这样连接也有它的不足之处。对信号源来说，调动音量电位器时信号源的负载将随之产生变化，增大音量时放大器的输出阻抗随之增加。当将音量减小至零时，放大器的输入阻抗则等于R1。由此可知R1是一个重要的参数，取值不能太小。
    R1取值小一些对信噪比和频率特性有利，但有可能加重信号源的负载。R1取值大一些则对减轻信号源负载有利。综合考虑之后该放大器电路的制作者认为在5kΩ～20kΩ之间选取较为适宜。于是在电路中将R1取为5kΩ。
    由于音量电位器也选用了5kΩ(也可以用得大一些)的电位器，放大器本身的电压增益为10倍，加上音壁电位器后，总的电压增益最大为5倍。

二、输人级和电压放大级
    输入级选用了东芝公司的最新型低噪声对管2SK389/2SJ109。电路中使用的是GR级管子。也可以使用BL级的管子，只是使用时应将漏极静态电流适当调大一些增至1.5mA左右。该机的漏极静态电流取为1mA。
    由于将每个输出管的静态工作电流设计为0.44A，从输出管2SK722和2SJ131的传输特性知FET栅源间的偏置电压应为2.6V左右，上下两管加起来约需5V。若再考虑到输出管源极电阻0.22Ω上的电压降，则末级的偏置电压应在5V以上。
    偏置电路参数的估算步骤如下，将2SK213/2SJ76的漏极电流取为25mA，其偏置电压为1V左右。将2SC2856/2SA1191的集电极电流取为2mA。由此计算出2SK213/2SJ76的源极电阻均为100Ω。为了便于调整将2SK213/2SJ76栅极间的电阻用2kΩ，半可变电阻和2.2kΩ固定电阻串联组成。

三、末级MOS-FET
    该机电路中末级MOS-FET原打算使用东芝公司生产的2SK405/2SJ115，由于没有购买到，所以改用了索尼公司的2SK722/2SJ131。也可以使用东芝公司的2SK1530/2SJ201(管脚与索尼管相同)，或日立公司的2SK1056/2S1160(管脚从左至右为G、S、D)。若使用日立公司的2SK1056/2SJ160，电路的偏置电压过大，应将2SK213/2SJ76栅极间的固定电阻换成1kΩ。
