    这款自激/他激式半桥驱动脉宽调制充电器，适用于电摩和电三轮。采用恒压、限流和在浮充时采取变压、变流保持的方式，提高充电效率。具有过充、过流、短路保护等功能，电池充满后自动转入浮充状态。
1．主要技术参数：
(1)输入电压：AC220V±10%。(2)输出电压：DC59V±0.2V。(2)输出电流：≤2.5A。

2．电路原理

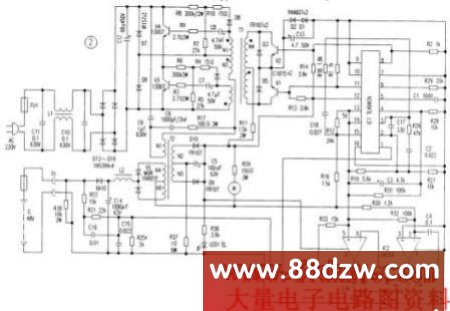

    测绘电路原理图如图2所示。220V市电经L1、C11、C10高频抑制，D13-D16整流、C12滤波，建立约310V直流电压。V3、V4、T1等组成半桥式变换器，开始通电即形成较弱的自激振荡，V3、V4交替导通和截止。这样，T1的N3和T2的N1，经隔直电容C9，在V3、V4交替导通和截止的过程中感生电磁势，一方面通过T1N3的回授维持变换器的振荡；另一方面经T2N1将电磁能耦合至T2的N2和N3，经D9、D10全波整流得到20V电压。此电压给IC1(TL494CN)12脚Vcc端供电；同时，LED1(红色)亮；12V风扇电机旋转，给机内风冷。并在IC1内部建立起5V基准电压，此电压经C3给IC1④脚以高电平，当C3充电结束，使④脚复位为低电平时，由IC1⑤、⑥脚和C1、R29组成的振荡电路起振。从⑧、11脚分别输出相位相差180°的激励脉冲，分别激励V1、V2导通和截止，经T1的N4、N5中建立的高频电磁势，耦合到T1的N1、N2进一步增强了对V3、V4的激励，形成强烈的他激振荡。进而经T1的N3、T2的N1形成强电磁势，在T2的N2、N1感应稳定的电压，T2的N4、N5输出的电压经高频对管V5全波整流，经L2高频扼流、二极管(6A10)输出。此时，对在X2输出插接件上的被充电电池组(48V)进行恒流充电。电路中R20(100kΩ)和R28(10kΩ)分压，加至IC1④脚，设置了一个死区控制电位，以设定占空比。也可以说使⑧脚、11脚输出的激励脉冲之间形成一段静止区，以使V1、V2在导通/截止的交越瞬间不致发生同时导通。图中D1、D2用以抬高V1、V2射极的电位，以使其截止可靠。

    (1)充电指示和过流保护在恒流充电期间，充电电流在取样电阻R37上形成负极性电流取样电压(视电池容量不同约-2V——3V)，此负电压一路经R30加至IC2②脚，使①脚输出高电平，使双色LED2的红色指示灯亮，表示正在恒流充电；另一路经R16传输至IC1 15脚(控制放大器反相输入端)。一旦过流(甚至发生短路)，在R37上产生较大的负电压，将使IC1输出的激励脉冲宽度大大减小，使输出电压大大降低(甚至无输出)而保护充电器和被充电池。
    (2)过压保护  当充电电池电压逐渐升高到接近设定的59V额定电压时，在R25(2kΩ)上的取样电压，使IC1①脚电压超过由IC1 14脚输出的5V基准电压，并经R19、R27分压设定的②脚电压(3V)时，将使IC1输出的脉冲宽度大大减小。这时，T2的N4、N5输出电流转为涓流，维持浮充电，在R37上的压降(负电压)减小，IC1的基准电压使IC2②脚呈正电位，使①脚输出低电平(LED2熄灭)，并使⑦脚输出高电平，LED2亮，表示恒流充电阶段结束．进行浮充电阶段。在2小时内随时都可取用电池。
    应注意，取下已充满的电池前应先切断充电器输入端的市电；而充电时应先接上被充池再接通市电。

  3．常见故障检修
  (1)故障现象：无充电电压输出，连空载时也无输出。
    此故障的检修重点在电源输入和变换部分。首先测C12上有无310V直流电压，如有，多数为V3、V4变换部分未起振。若用数字万用表测V3、V4基极对发射极之间应有-0.3V左右的电压，否则未起振。此时，应查T1的N1、N2及偏置电路元件有无虚焊、脱焊、失效等；若已起振，则为T1的N3、T2的N1、C9回路开路。
    若无310V电压、且FVl熔断，多数为V3、V4、C12或D13-D16之一短路。而FV1未熔断，多为电源回路的L1、D13-D16开路。
  (2)故障现象：充电无电压(或很低)，但空载有电压输出。
    此现象表明电源输入和变换部分正常，故障在他激部分。此时测C5有无20V电压，若无是D10、D9及N2、N3回路不通，或D10、D9之一短路。如有20V电压，可能为IC1不良不起振；过流、过压取样电路失去取样电压；C3漏电严重等导致他激脉冲很窄甚至无他激脉冲。
