FU50单端甲类电子管放大器

文章摘要： 功率管Q2为Fu50，其电气参数见表2，特性曲线如图3所示。其欧美型号为GY50、SRS552，韵苏联型号为ry50。 图1中R8、R10分别是Q2的栅极和阴极电阻，R8r~：gT本级 的输入阻抗，C5、C6为阴极旁路电容，主要是为了提高本级的增益、效率和给本级提供稳定的栅负偏压。FU50jlg．~．R9将Q2接成三极管的工作方式，该电阻可以使g2的电压稍低于阳极电压，同时还能起到一定的消振作用。 输出变压器是Q2的负载，其品质的好坏很大程度上决定整机的性能，变压器的具体制作图如图4所示。本功率管的工作屏流较高，约有40W的功耗，如果按照其他方式的接法，有可能已经到

FU50单端甲类电子管放大器,标签：电子制作网,http://www.88dzw.com

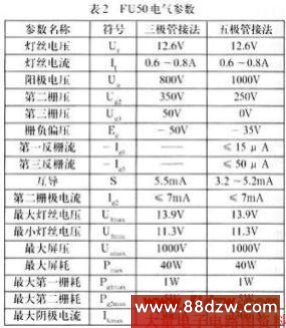

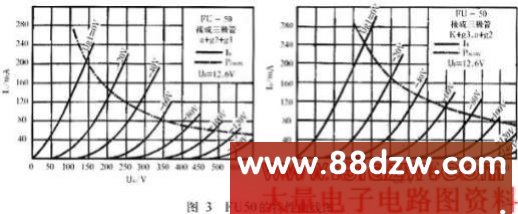

    功率管Q2为Fu50，其电气参数见表2，特性曲线如图3所示。其欧美型号为GY50、SRS552，韵苏联型号为ry50。


    图1中R8、R10分别是Q2的栅极和阴极电阻，R8r~：gT本级 的输入阻抗，C5、C6为阴极旁路电容，主要是为了提高本级的增益、效率和给本级提供稳定的栅负偏压。FU50jlg．~．R9将Q2接成三极管的工作方式，该电阻可以使g2的电压稍低于阳极电压，同时还能起到一定的消振作用。

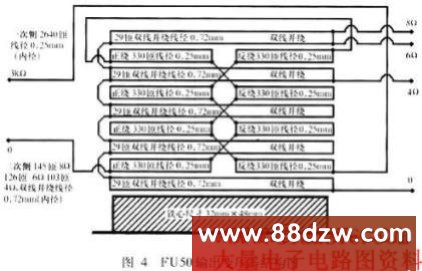

    输出变压器是Q2的负载，其品质的好坏很大程度上决定整机的性能，变压器的具体制作图如图4所示。本功率管的工作屏流较高，约有40W的功耗，如果按照其他方式的接法，有可能已经到达最极限的屏耗了，但由于本机采用的是三极管的接法，G2上约有4mA的电流流过，实际阳极上的电压为86mA，阳极与阴极的压降约为425V，实际阳极的屏耗约为36W，低于最大屏耗40W．因此从以上的数据和实践来看是完全成立的，并且实际试听的效果也是非常不错的，再加上功率管的价格比较便宜，因此制作中读者完全没有必要担心由于功率管功耗过大而减短寿命。

    电源电路在图1的下部。变压器403V交流经整流桥全波整流，再经过由C7、c8和Ll组成的n型滤波。由于单端功率放大电路对电源的噪声没有像推挽电路那样有抑制的作用，所以单端功放对电源的要求比较高，在选择滤波电容时首选性能优良的无极性油浸电容，其次是电解电容。如果找不到耐高压的电容，需要串联使用时，一定要在电容上加均压电阻，这个电阻的设立主要是使串联的电容电压均等，来达到保护电容的目的。R13、R14是电源的泄放电阻，在关机时电子管停止工作后，这个电阻就会把电容中残存的电能放掉。高质量的电源也是做好甲类功率放大器的最基本保证，因此在制作中应该重点对待。

二．选材制作

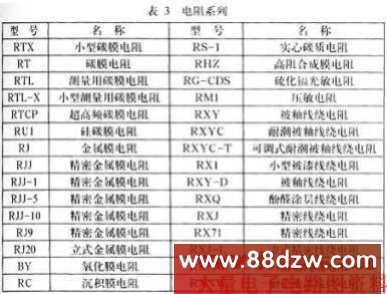

    俗话说“巧妇难为无米之炊”，有了好的线路之后，当然要选用好的元器件了。电阻首选国产大红炮，其次也可以选用国产老式碳膜电阻，从理论上说，用碳膜电阻噪声是大干金属膜电阻．但在我们实际制作中并未出现噪声明显偏大的现象，相反通过使用老式碳膜电阻，还能找到一种久违了的古典式音乐韵味。国产老式电阻的标称见表3(与下面的表4均出自1976年版《电子工业产品汇编》)，在选择电阻时尽量用数字表测量，这是因为老式电阻误差比较大。

    滤波电容首选无极性电容(如油浸电容、薄膜电容等)，其次可以使用国内外的电解电容作为滤波电容(如美国的斯碧、西电，日本的ELNA，国产的天和等)。耦合电容C2由于其特殊性、关键性，应该着重考虑。正好笔者手头上有朋友送的一些丹麦Jensen(战神)铜膜、银膜油浸电容，再加上手头上已有的斯碧VQ油浸、西电油浸、Black Mat(美国黑猫)和国内CZY油浸电容，进行了一个对比，作为较昂贵的电容丹麦Jensen，本来我们是对它抱有比较大的期望，但听的结果却是其表现并没有超越过斯碧VQ、西电和美国黑猫，但它的价格却远高过以上的一些电容。相反，早期国内的油浸电容CZY系列的表现却给了我们一个惊喜。虽然它有着较为古朴的外表，做工也不如国外的电容精美，但其良好的表现却给我们中国人争了一口气。其播放的声音就如其外表，古朴醇和、自然，音乐的韵味值得让人回味。在此我们使用的是CZY油浸电容，而不是CZM或CZJ等系列的电容。关于国产油浸电容的标称请见表4所示，由于我们见到很多人将CJ或CZM误称为国产的油浸电容，其实国内生产的油浸电容就是表上的一些，并不是CJ、CZJ、CZM等系列的电容。同时笔者也进行了论证，推敲许多电容，其结果只有表上注明是油浸的电容才是真正的油浸电容。
