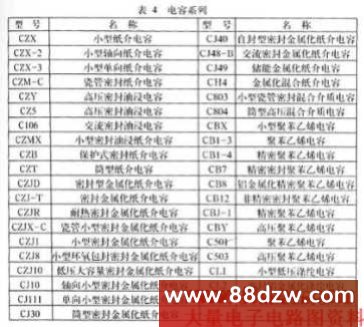

    通过表3和表4，我们可以选择更适合自己口味的电阻和电容。在听音过程中我们也试听了一些国内外的纸介电容，其声音表现也是非常有自己的特色的，经过这次的试听比较，斯碧VQ、西电油浸，Black Mat．、国产czY等电容的性价比是比较高的，虽然Jensen电容的表现也是不错的，但其高昂的价格使其在笔者的心目中大打折扣。客观地说，昂贵的东西未必是适合自己的好东西，只有适合自己的东西才是好东西，因此我们在此奉劝读者在选择材料时不应该也没有必要去过分追求昂贵的元器件，而应该寻找一些性价比高的元器件。
    Q2的阴极电容也是一个比较关键的电容，应该选择漏电小、性能优良的电容，在此使用的电容也是无极性电容。笔者曾试过该电容对电路的音色表现有一定的影响，使用好电容时感觉声音明显要清晰，低频的鼓点更明朗，而一般的电容却没有这样的表现，可以较为明显地感觉到声音的变化。
    制作过程中布线是非常有学问的一门工艺，在制作的过程中，每一分的心血都能通过机器表现出来，你制作的好坏完全能通过声音体现出来。电子管功放从某些角度来说就像一门艺术，在布线的过程中既要考虑布线的美观，又要考虑布线的合理。布线主要还是要遵循一点星型接地法。一点接地法能够有效地防止放大器的噪声及通过共地线而引入的寄生反馈，布线应按照信号的流程，由末级到前级依次连接。在这里，最好每个声道、每一级都有单独的接地点，然后将这些接地点汇集到整机的总接地点。在布线中，地线应尽量采用粗的裸铜线，另外输入回路也应该远离电源线和输出回路，并且布线时不能走平行线。

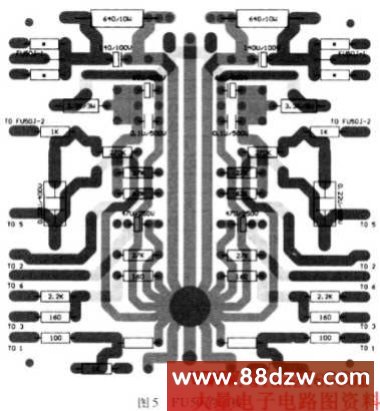

    由于输出回路和电源线的工作电流比较大，如果离得过近极容易通过电磁感应在输入回路中’产生干扰。当灯丝采用交流供电时也极其容易产生电磁场使栅极回路产生感应电压而引起干扰，因此在布线中栅极必须远离灯丝的引线，并将灯丝引线绞合起来减少电磁场的干扰。同时栅极的引线越短越好，如果需要接长线的话，最好使用屏蔽线。在输入端的附近接机壳，这是消除交流噪声比较好的一种手段；信号流程要避免大小信号间的串扰，以提高声音的透明度。在制作过程中，既可以按照以上的原则进行搭棚焊接，也可以按照图5所示的电路板来制作，该印板为双面板的设计方式。本电路板在设计中既考虑到了FU50、KT88、KTl00等管的单端使用，同时也考虑到了2A3、300B等管的使用。因此该板也是一块多用途的功放板。

    由于本机工作电压较高，在制作过程中一定要注意安全。其次对高压的布线一定要使用高耐压的电线，外层要加绝缘套管。元件安装完毕后，检查无误后即可通电测试了。
    加电前电子管先不要插入，加电后首先观察有无冒烟、打火的现象，有无焦臭的气味。如无以上的现象就可测量灯丝电压，然后再测量高压。当这两个电压正常后，即可加上电压放大管Ql测量信号放大部分的屏极电压，此时应该是108V左右。测量阴极电阻上的压降，应该约为1.8V，此时该级的屏流应该是5.8mA左右。再测激励部分的屏极电压，应该为350V左右。测阴极电阻的压降，应该是118V左右。这时该激励部分的工作电流应该是4.3mA。
    如果以上的测试点基本正常的话，就可以加上功率管了。加功率管时一定要先接上假负载。测功率管的阳极电压，应该约为483V，阴极电阻的压降应该是58V。如果以上的电压基本正常的话，就可以接上音箱来试听了。

三．听音评价
    制作完毕后在试听前，首先测试的是信噪比。如果按照前面的原则来制作，即使整机的灯丝供电均采用交流供电方式，其噪声也是低不可闻的。煲机半个月后本机已基本进入状态，进行试听。
    首先听的是钢琴曲，我们进行试听的碟片为George winston(乔治·温斯顿)的钢琴曲《四季》。先听的曲目为《春》，在试听的过程中，慢慢闭上眼睛倾听着从音箱播放出来的轻音乐，你完全能够感受到万物苏醒、春意盎然的。
