    今天笔者要介绍的是一款容易DIY的FM调频发射器，采用FM 调频发射技术对立体声音频信号进行发射，使用普通的具有FM调频收音功能的接收器(如无线耳机或收音机)就可以接收。而且使用了控制频率稳定电路，使频率不再漂移。如果在DIY过程中选件和加工稍微用心一点，此FM立体声发射器发射出的立体声信号分离度可以达到50dB，失真小于0.3%，而且电路的稳定性大大加强。 就收发效果而言，已基本接近正规的FM电台。

一、立体声调频发射电路图解析

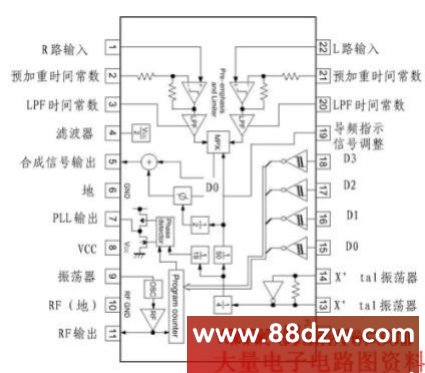

    为了降低DIY的难度，我们可以选择专用的调频发射集成电路来完成此发射器，笔者重点推荐东洋公司(ROHM)的调频立体声发射专用芯片BH1417F。BH1417F是一款集立体声调制、FM 调制、频率合成和RF放人器等功能于一体的大规模集成电路，仅仅需要很少的外围元器件就能够获得优异的立体声调频信号，其内部功能框图和引脚功能如图1所示。

    应用BH1417F打造立体声调频发射器的应用电路如图2所示。该电路大致分为互个部分：由BH1417F 的22、21、20、19、1、2、3、4管脚配合与其连接的分立元件组成立体声信号输入和立体声调制部分；15、16、17、18管脚设定载波频率；BH1417F的5、7、9、10、12管脚配合于其连接的分立元件，构成调频载波的频率振荡和射频调制部分；13、14管脚外接晶体振荡器形成系统时钟；6、8为电源部分；11脚与外部连接的元件构成调频信号发射部分。
电路图" src="/pd_dianzi/UploadPic/2010-11/20101121222737454.jpg" width="535" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
    立体声信号通过1、22脚输入，配合2、3、20、21这几个管脚外部的阻容组合，完成立体声信号的低通、预加重和调制，调制后的复合信号通过5脚输出。15、16、17、18脚输入的频率代码经过解码和鉴相后，由7脚输出PLL振荡器的控制信号VCO。此VCO控制外部的分立元件组成的高频振荡电路产生FM 调频的载波信号，并通过一个达林顿三极管2SD2142对5脚输出的复合立体声信号进行FM 频率调制。调制后的信号通过9脚输入到BH1417F，经过内部的射频放大器放大后的射频信号由11脚输出。输出后的信号可以直接接到发射天线上进行发射，或者输入到射频功率放大器进行放大后发射，以扩大发射距离。13、14脚需要外接7.6MHz的晶体振荡器，提供给BH1417F内部的鉴相、立体声信号调制等部分所需要的稳定时钟。
    由BH1417F内部工作昕需的时钟部是来自7.6MHz的晶振，而晶振的工作频率一般都十分稳定。外部调频载波信号和载波调制电路都使用VCO(压控振荡)控制的PLL(锁相环)电路进行工作，锁相环电路也足以频率稳定性著称，在大多数通信电路中部用来稳定系统频率和产生系统时钟。所以，由BH1417F组成的调频发射器发射频率十分稳定，不会在发射过程中出现跑频或者自激振荡。
    如果完全按照技术白皮书来依葫芦画瓢，在实际的DIY过程中你会发现图2中的一些元件并不好找。因此，为方便读者进行实际制作，笔者对电路和元件稍做了改动，并优化了一部分比较重要的元件，经过实际试验达到了不错的效果(图3)。
    由于存在音频相关电路，所以相关的器件需要选择对音频重放有利的型号。如图中涉及到音频信号耦合的电容，一般选用无极性的大厂CBB，甚至WIMA的MKP此类发烧音响用电容也不过分。图3中标示出的元件是经过重新改动的，其参数如表1所示。
表1：改动后电路中使用的主要元件
R1 电阻 1／4W 47kΩ 选用5色环金属膜的较好
