简易电子灭蝇器
[03-19 06:48:39] 来源:http://www.88dzw.com 电子制作 阅读:8522次
文章摘要: 这种灭蝇器的电路如图1。NE555组成脉冲振荡电路,输出高频率的脉冲信号,驱动一个NPN大功率管3DD15导通和截止,这样,在变压器T的次级便感应出高压脉冲,通过整流可得到近万伏的直流高压。 变压器T直接用黑白电视机的高压包代替,效果十分理想,高压包带有的硅堆正好用作本电路的高反压二极管D2,高压包的引脚如图2所示,使用时将高压包的第②、⑤脚作为变压器初级,第④脚作高压的负端。 高压发生器制作完成后,再制作高压电网。准备一个无盖的木盒(尺寸为25cm×20cm×8cm),在侧壁开一小窗口,将高压发生器固定在盒底一角。在木盒上口处用四根塑料条焊搭成锥
简易电子灭蝇器,标签:电子制作网,http://www.88dzw.com

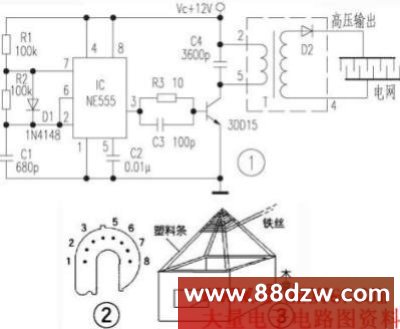

这种灭蝇器的电路如图1。NE555组成脉冲振荡电路,输出高频率的脉冲信号,驱动一个NPN大功率管3DD15导通和截止,这样,在变压器T的次级便感应出高压脉冲,通过整流可得到近万伏的直流高压。
变压器T直接用黑白电视机的高压包代替,效果十分理想,高压包带有的硅堆正好用作本电路的高反压二极管D2,高压包的引脚如图2所示,使用时将高压包的第②、⑤脚作为变压器初级,第④脚作高压的负端。
高压发生器制作完成后,再制作高压电网。准备一个无盖的木盒(尺寸为25cm×20cm×8cm),在侧壁开一小窗口,将高压发生器固定在盒底一角。在木盒上口处用四根塑料条焊搭成锥塔状,并固定于木盒上。
然后用直径0,5-1mm的铁丝或铜丝在锥面上从顶端向下螺旋绕制电网。绕制时,两根铁丝一齐绕并始终保持两根铁丝的间距为2-3mm,如图3所示。
铁丝与塑料条的每一个接触点用烙铁加热,使铁丝陷入塑料条中,以保证铁丝不会滑动造成短路。铁丝螺旋绕到木盒口后,将两根铁丝分别接到高压发生器的两根输出引线上。
使用时,从侧面窗口向木盒内加入臭鱼烂虾之类诱饵,苍蝇飞来吃食,一近电网即被电击致死落入盒内。
