用万用表电阻档作指示的场强计电路
[03-13 04:48:19] 来源:http://www.88dzw.com 电子制作 阅读:8243次
文章摘要: 图1所示为利用万用表电阻档作指示的简易场强计电路,灵敏度较高、而且对万用表不需作任何改动。线圈L、电容C1组成选频回路,其数值大小视待测信号频率而定;场效应管可选用3DJ6等。测量前,将万用表置R×100Ω档,场效应管D极接万用表的黑表笔插孔,电路地线接万用表的红表笔插孔,调整电位器W,使电表指示无穷大。测量时,表头指示的电阻值愈小,说明被测信号的场强愈大;反之,场强则愈小。用上述电路可以方便地调整各种小型发射机。
用万用表电阻档作指示的场强计电路,标签:电子制作网,http://www.88dzw.com

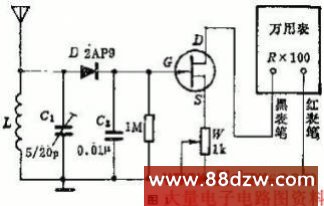

图1所示为利用万用表电阻档作指示的简易场强计电路,灵敏度较高、而且对万用表不需作任何改动。
线圈L、电容C1组成选频回路,其数值大小视待测信号频率而定;场效应管可选用3DJ6等。测量前,将万用表置R×100Ω档,场效应管D极接万用表的黑表笔插孔,电路地线接万用表的红表笔插孔,调整电位器W,使电表指示无穷大。测量时,表头指示的电阻值愈小,说明被测信号的场强愈大;反之,场强则愈小。
用上述电路可以方便地调整各种小型发射机。
