一、电路说明

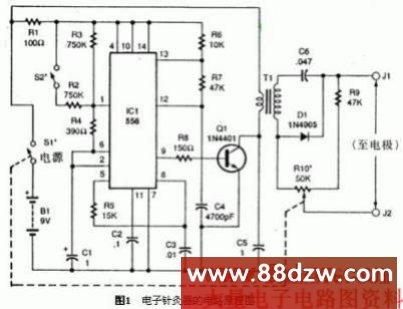

图1是电子针灸器的电路原理图。电路的电源为9V电池B1。开关S1用来接通和断开电子针灸器用,它在结构上与电位器R10是联动的。电阻R1用来限制电路的耗电。
R2—R4、C1与556组成双定时器。当S2断开时,C1的充放电时间约为0.5秒,S2闭合时,C1的充放电时间约为0.25秒。ICl⑤脚为第1只定时器的输出,它经R5和C3送至ICl的⑧脚,这部分又与R7、R8和C4组成第2只定时电路。
电感脉冲时间经限流电阻R8加到晶体管Q1的基极。在Ql导通时,音频变压器T1初级短时接地,T1没有电流流过。电容C5在Q1截止时经T1初级充电,Q1导通时又经Q1放电,这样C5便随着T1的通电和切断电流而进行充放电。充电周期使脉冲的上升和下降时间变得缓慢一点,同时又增加了从T1送出脉冲的持续期,使输出波形更接近于半个正弦波。
C6、D1和R9组成输出波形整形电路。电位器R10用来调整脉冲幅度,脉冲最大幅度可达到200V左右,脉冲持续期为2ms,总电流消耗不超过10mA。
二、制作方法

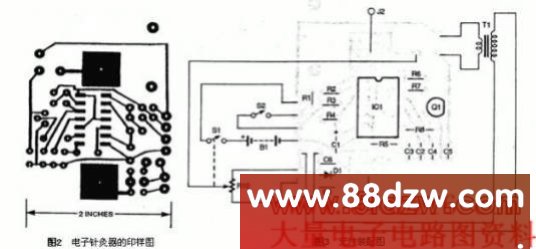

印板图见图2,元件装配图见图3,先装ICl的集成电路插座、电阻和电容,焊接电解电容C1时要注意极性要正确,然后再焊二极管,也要注意极性。印制板与板外元件如带开关的电位器(R10/S1)、乒乓开关S2和变压器T1时,可用4英寸长的22号外覆绝缘层的导线进行连接。焊接好9V Bl的电池接线后,就可插入Q1和ICl进行焊接,这两个器件的焊接方向要仔细检查。
接着安装板外元器件,并将印制板要放于外盒内,外盒尺寸至少为4X2X1英寸。外盒一端,用电钻开两个孔,分别安装R10/S1和S2;外盒侧面安装两只带螺母固定的插口J1和J2,印制板上焊接J1和J2的两个方形焊盘可根据你的方便用导线连接或将J1和J2直接焊在方形焊盘上。J1和J2焊接好后,就可将印制板用螺钉和分隔柱固定在外盒内,再将所有板外元器件用连线连接至印制板的相应位置。
三、调整和使用方法
接入9V调整和使用方法电池,用R10/S1接通电源,再慢慢旋转R10至中间位置,将手臂放在J1和J2上,这时你便可感到脉冲快慢随着S2的通断而增加或减少。然后慢慢按顺时针或反时针方向转动R10,便可成受到“针刺”脉冲强度的减少或增加。

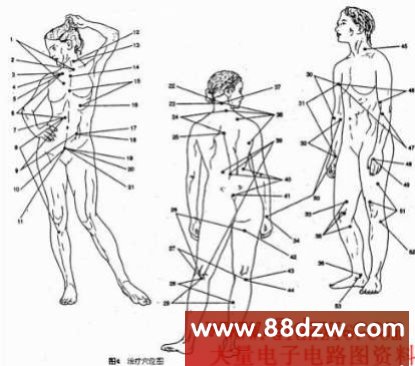

图4是用传统针灸法可治疗各种疾病的穴位图,如果你患有某种疾病,便可对照图4选择合适的穴位可将插口J2直接放置于该穴位上,另一插口儿可以放在皮薄的任何部位(只要构成脉冲回路就行)。为了取得最佳的治疗效果,可以使用电子针灸器一日可多至三次,每次在5分钟至15分钟之间。
1、支气管炎; 12、头晕; 23、颈部痉挛症 34、便秘; 45、肩痛
2、高血压; 13、颈部神经痛; 24、头晕; 35、膝关节痛; 46、肘关节痛;
3、肩痛 14、气喘咳嗽; 25、一般劳损; 36、大腿浮肿; 47、上肢瘫痪;
4、上肢瘫痪; 15、一般劳损, 26、坐骨神经痛; 37、酒醉; 48、视力损伤;
5、脊间神经病; 16、糖尿病; 27、大腿劳损; 38、肩痛 49、牙痛,
6、胃下垂 17、肠炎 28、阵发性痉挛 39、胺部风湿病; 50、手关节痛;
