微型防身电击器的原理

文章摘要： 本文介绍的是商品的电击器的原理，其体积较小，用7.2V电源就可产生大于4万伏的高压，很适合防身自卫用。电子爱好者可以参考制作。 电路原理图如下： T1和T2及外围元件组成振荡器，产生10HZ左右的直流脉冲电压。这个脉冲电压经T3推动放大，最后进入T4进行功率放大，在升压变压器B的初级线圈中产生一个大电流的脉冲电压，经升压变压器升压后在次级产生大于4万伏的高压。 本电击器电路简洁明了，制作时只要按下列要求，极易成功。T1为PNP管，要求B≥150，可选用9015，8550等；T2，T3为NPN管，要求 B≥130，可选用9014，9011等，T4为NPN大功率管，B

微型防身电击器的原理,标签：电子制作网,http://www.88dzw.com

    本文介绍的是商品的电击器的原理，其体积较小，用7.2V电源就可产生大于4万伏的高压，很适合防身自卫用。电子爱好者可以参考制作。

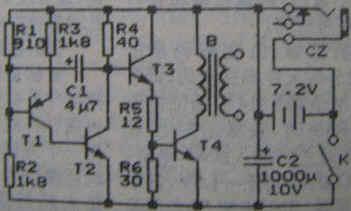

   电路原理图如下：
  T1和T2及外围元件组成振荡器，产生10HZ左右的直流脉冲电压。这个脉冲电压经T3推动放大，最后进入T4进行功率放大，在升压变压器B的初级线圈中产生一个大电流的脉冲电压，经升压变压器升压后在次级产生大于4万伏的高压。

  本电击器电路简洁明了，制作时只要按下列要求，极易成功。T1为PNP管，要求B≥150，可选用9015，8550等；T2，T3为NPN管，要求 B≥130，可选用9014，9011等，T4为NPN大功率管，B≥25即可，最好选用摩托罗拉的MJE13005，该管的散热片与C极相连。所有电阻采用1/8W碳摸电阻。电容采用小型的。K选用小型按钮开关。升压变压器可购买成品电警棍中的高压棒头，或使用黑白电视机中的行输出变压器。电池用镍铬电池或镍氢电池，这样可提高威力，为缩小体积，最好用7号电池。

 制作时，可按下图将元件装好。试验时注意自身安全，若通电后按下K时，变压器放电端有高压打火现象，即告成功。
