微型PIC16F84编程器

文章摘要： 今年《电子报》第３期第十二版发表了笔者《自制PIC16F84单片机学习套件》一文后，有很多朋友来信询问PIC16F84编程器的制作方法，这里给大家介绍一款微型PIC16F84编程器。该编程器体积小巧，成本极低（不超过５元），制作也很容易。 一、制作 电路如图１。制作方法如下： １． 找一串口电缆，撬开一端插头后去掉所有电缆； ２． 在一侧外壳上挖一个８脚ＩＣ插座大小的方孔，将８脚ＩＣ插座用胶贴到上面，注意要在同一平面上； ３． 按电路直接将所有元件焊上，把ＬＥＤ发光二极管从插头的出线孔中伸出； ４． 合上插头外壳，在外壳上的相应位置另钻十个

微型PIC16F84编程器,标签：电子制作网,http://www.88dzw.com

        今年《电子报》第３期第十二版发表了笔者《自制PIC16F84单片机学习套件》一文后，有很多朋友来信询问PIC16F84编程器的制作方法，这里给大家介绍一款微型PIC16F84编程器。该编程器体积小巧，成本极低（不超过５元），制作也很容易。
    一、制作

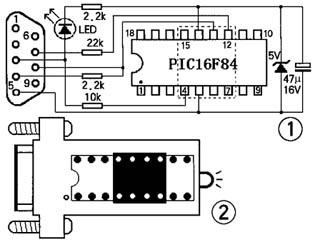

    电路如图１。制作方法如下：
    １． 找一串口电缆，撬开一端插头后去掉所有电缆；
    ２． 在一侧外壳上挖一个８脚ＩＣ插座大小的方孔，将８脚ＩＣ插座用胶贴到上面，注意要在同一平面上；
    ３． 按电路直接将所有元件焊上，把ＬＥＤ发光二极管从插头的出线孔中伸出；
    ４． 合上插头外壳，在外壳上的相应位置另钻十个小孔即告完成（如图２所示）。
    二、使用
    将此编程器直接插在计算机的串口上，然后用编程软件将程序写入即可，尤其是有笔记本电脑的朋友使用起来更方便。
