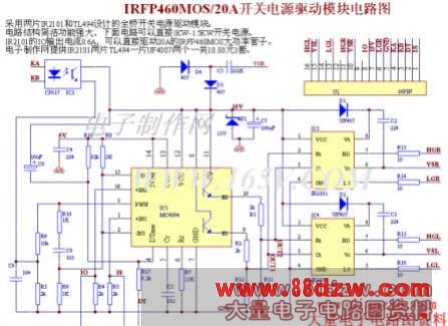

驱动IRFP460MOS功率管的开关电源全桥驱动模块电路图

文章摘要：采用两片IR2101和TL494设计的全桥开关电源驱动模块。电路结构简洁功能强大，下面电路可以直接1KW-1.5KW开关电源。IR2101的IO输出电流0.6A，可以直接驱动20A的IRFP460MOS大功率管子。

驱动IRFP460MOS功率管的开关电源全桥驱动模块电路图,标签：电源技术应用,电子制作网,http://www.88dzw.com

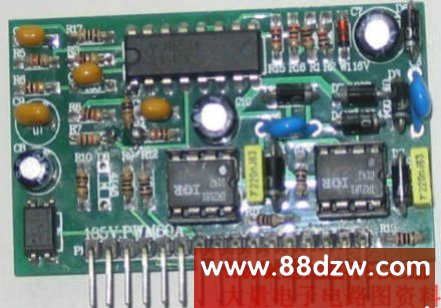

采用两片IR2101和TL494设计的全桥开关电源驱动模块。电路结构简洁功能强大，下面电路可以直接1KW-1.5KW开关电源。
IR2101的IO输出电流0.6A，可以直接驱动20A的IRFP460MOS大功率管子。
