文章摘要: MZ11 AXIAL0.4 1 R3* (不安装) MZ11* AXIAL0.4 1 R4* (不安装) NIC165V SIP6 1 J5 (控制模块-不安装) PM4020A/PM4060A SIP16 1 J1 驱动模块(注意脚顺序) SW-4 DIP8 1 U1 TD RAD0
制作1200W的开关电源,标签:电源技术应用,电子制作网,http://www.88dzw.comMZ11 AXIAL0.4 1 R3* (不安装)
MZ11* AXIAL0.4 1 R4* (不安装)
NIC165V SIP6 1 J5 (控制模块-不安装)
PM4020A/PM4060A SIP16 1 J1 驱动模块(注意脚顺序)
SW-4 DIP8 1 U1
TD RAD0.2 1 TR
U404 DIODE0.4 8 D1, D2, D3, D4, D9, D10, D11,D12
U407 DIODE0.4 4 D7*, D8*, D18*, D19* (不安装)

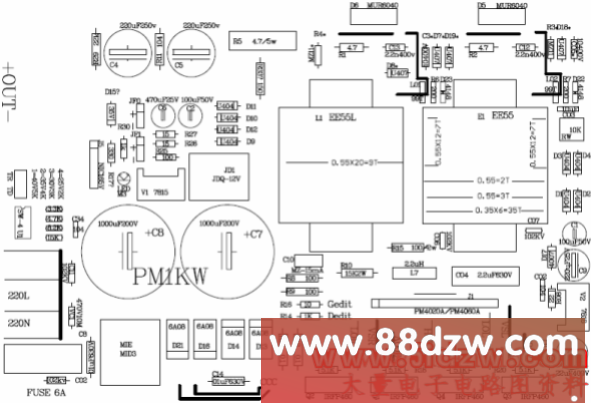

下面是电路版的元件分布图!请务必参考下面的元件值进行安装。图4:
下面是主变压器的绕制方法电路图:图5:
下面电路图是储能电感;及电源滤波电感;电流检测线圈;制作电路图。图6:
