15W三路输出DC/DC模块电源设计,标签:电源技术应用,电子制作网,http://www.88dzw.com摘要
本文介绍了一种UC3843控制的小功率多路DC/DC模块电源的详细设计过程,重点讨论了多路输出模块电源设计与单路输出的不同,详细介绍了DC/DC模块电源中常用的新型芯片UC3843的外围电路参数的设计,给出了多路输出模块电源中变压器和耦合电感的设计过程及满足各项性能指标应注意的各种问题。
关键词:DC/DC变换器;多路输出;UC3843; 耦合电感
引言
DC/DC模块已被广泛应用于铁路通信、微波通讯、工业控制、船舶电子、航空电子、 地面雷达、消防设备和医疗器械教学设备等诸多领域,其中有许多应用场合需要多路输出,如在单片机智能控制器中,单片机供电需要5V,而运放通常需要12V。在设计多路输出时,有许多地方和单路输出不同,既要考虑变压器管脚限制、多副边变压器设计、各路的稳压电路实现,又要考虑每路轻载及满载的负载调整率,以及负载的交叉调节特性等。本文将通过一个给单片机智能控制器供电的15W三路模块电源的设计实例来详细说明多路输出模块电源的设计。

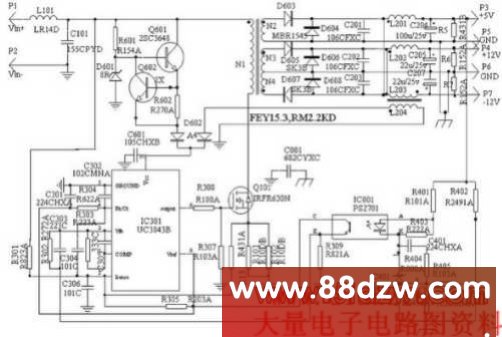

图1多路输出开关电源原理图
模块电源的工作原理
本文针对单片机主板供电电源所设计的多路输出开关电源如图1所示,其中电感L201、 L202、L203是耦合电感,L204是偏置绕组,由于变压器管脚限制,取自耦合电感。
电源工作原理如下:电路采用单端正激变换电路,当变换器接通电源时,输入直流电压经由电阻、12V稳压管D601和三极管Q601、Q602组成的电路稳压降压后, 启动UC3843进入正常工作,偏置绕组L204的供电电路开始工作,输出经A4和C601整流及滤波后输出12V电压,高于自供电电压,使二极管A4反偏,启动电路停止工作。变换器进入正常工作后,电源依据PWM脉宽调制方式工作,次级绕组的输出经过二极管整流以及电容器和电感器组成的LC型滤波器滤波后,产生所需的各路输出直流电压。+5V的输出电压由电阻器R402和R406分压后,与可编程稳压源TL431(U3)中的2.5V参考电压比较,然后通过光耦合器U2反馈到UC3843的2脚,控制脉冲的占空比,稳定5V输出。耦合电感L202和L203实现+/-12V两路稳压。过流保护电阻R101、R102检测到开关管的过流信号,送入3843的3脚,封锁UC3843的输出信号,实现过流保护。
设计方案选择
DC/DC模块电源以中小功率为主,功率大都在150W之下,采用的电路拓扑以反激和正激电路为主,有时也采用推挽电路,电源要求体积小,设计时全部采用贴片元件。本模块的主控芯片采用UC3843。
对于多路输出,如果每路输出电压精度要求高,则每路都应设计自己独立的闭环稳压回路。如果只有一路是重要的负载,其他路负载较轻,并对于输出电压精度要求不是很严格,则只需给重要负载所在回路加反馈控制回路。本模块的三路输出中,由于5V输出是比较重要的负载,输出电流最大(2A),12V是运算放大器供电电源, 允许电压在1~2V范围变化,电流较小(0.25A),所以只在5V主路所在回路加稳压电路,+/-12V附路的稳压性能靠耦合电感实现。
单路输出时,滤波电感采用独立电感,但对多路输出,输出滤波电感不能采用独立电感,而采用耦合电感,将三路的输出滤波电感共同绕在一个磁芯上。这是由于只有5V主路受控,使得5V输出电压输出特性较好,而+/-12V两路较差,如果用独立电感,会产生以下问题:首先是交叉调节问题,即主路或附路的负载变动应起附路的附路的输出电压波动的问题;其次各路输出有自己的滤波器,谐振点不同,变换器只一路受控,由于谐振频率点的高阻抗特性,引起闭环环路增益下降和相移,对电流型控制回路影响特别严重。采用耦合电感,可降低制造成本,减小电源体积,满足体积要求。
UC3843外围电路设计
开关频率选择
本电源设置开关频率为250kHz,UC3843工作频率可达500kHz,4脚是RT/CT锯齿波振荡器的定时电阻和电容的公共端,对于UC3843, kHz。
