线控电路
[02-08 14:06:58] 来源:http://www.88dzw.com 器件应用 阅读:8177次
文章摘要:该装置应用电路工作原理如图6。它的典型应用是作为线断式防盗报警器。X是一根很细的漆包线,将它接入电路中,导致单向可控硅VS的触发极对地短路。故VS不能触发导通,此时三极管VT处于饱和状态,导致控制器DM的④端为低电平(低于1.6V),DM截止,报警铃DL不通电,故报警器不工作。一旦有人绊断细丝X,即有电流通入VS的触发极,于是VS导通并自锁,使得三极管VT的基极处于低电平,VT截止,DM的④端变成高电平,于是DM导通,使DL通电工作,发出报警声。
线控电路,标签:电子小制作,电子制作网,http://www.88dzw.com

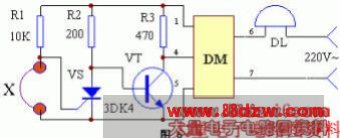

该装置应用电路工作原理如图6。它的典型应用是作为线断式防盗报警器。X是一根很细的漆包线,将它接入电路中,导致单向可控硅VS的触发极对地短路。故VS不能触发导通,此时三极管VT处于饱和状态,导致控制器DM的④端为低电平(低于1.6V),DM截止,报警铃DL不通电,故报警器不工作。
一旦有人绊断细丝X,即有电流通入VS的触发极,于是VS导通并自锁,使得三极管VT的基极处于低电平,VT截止,DM的④端变成高电平,于是DM导通,使DL通电工作,发出报警声。
Tag:器件应用,电子小制作,电子制作网,电子制作 - 器件应用
